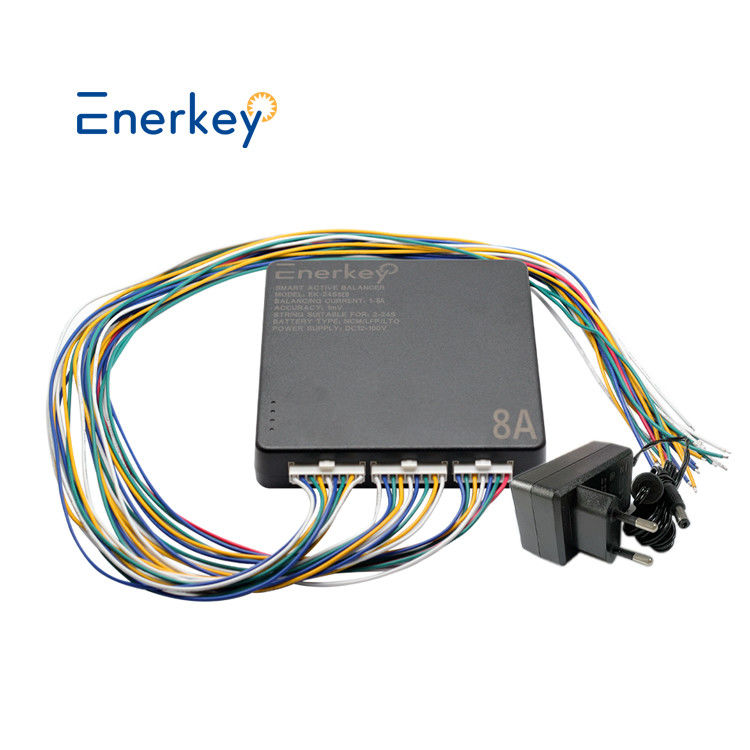

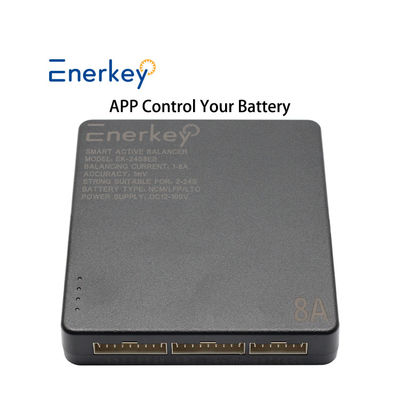

8A Smart Active Balancer Précision d'équilibrage 1MV 12V 24V 36V 48V 72V Lifepo4 Batterie Balance Board Vélo électrique



Cet équilibreur actif charge la cellule avec une tension inférieure des groupes de tension supérieurs. le courant d'équilibre peut atteindre 1A à 8A.

il utilise la méthode de l'énergie de couplage d'isolement par inverseur de transformateur à haute fréquence et par équipotentiel,les batteries connectées en série à l'origine sont reliées en parallèle par un couplage équipotentiel pour obtenir une répartition de l'équilibre énergétique pour chaque série de batteries..

Le travail d'équilibrage réel est contrôlé par la MCU de commande principale et l'effet d'équilibrage peut atteindre 1Mv





Paramètres techniques

Modèle de produit	8A Équilibreur actif intelligent pour 2-24 (EK-24S8EB)
Type de batterie pris en charge	Le produit doit être présenté à l'autorité compétente.
Plage de collecte de la tension d'une seule cellule	1.5V à 4,5V
La sous-tension protège la tension de sommeil	APP peut être personnalisé Paramètres:10,5-4,2 V
Méthode d'équilibre	Transfert par canal unique en temps partagé, transfert d'énergie de point à point
Protection contre les accidents	Pouvoir de détection/protection de la perturbation

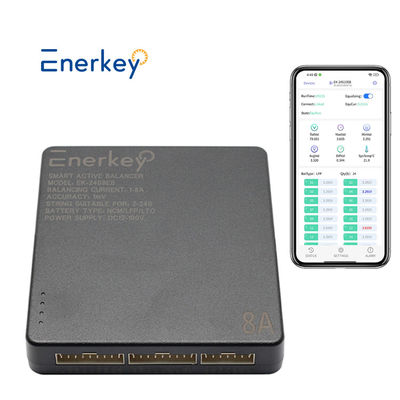

Courant d'équilibre	APP peut être personnalisé Paramètres: 1A~8A
Si une alimentation externe est requise	Fonctionnant à la batterie (Précision: 3 mV) L'alimentation en courant continu ((Précision:1mV)
Énergie externe	DC 12 à 120 V
Précision de l'égalisation de la tension	APP peut être personnalisé Paramètres :1mV(TYP)
Fonction de détection de panne d'alimentation	Le soutien
Fonction de protection du fil incorrecte	Le soutien
Fonction d'alarme de défaut	Le soutien
Le bruit de bruit	APP peut être personnalisé Paramètres
Dissipation de puissance	À l'équilibre ≤ 1 W, à l'arrêt de l'équilibre ≤ 0,5 W
Température de fonctionnement	-20°C à +55°C
Application du projet	Stockage d'énergie à haute puissance, alimentation de secours de la station de base

Définition de la lumière indicateur

Verte lumière d'indicateur de l'état de l'alimentation

Toujours allumé: alimentation est bonne



Lumière de l'indicateur d'état bluetooth

Toujours allumé: connecté avec succès

Flash: déconnecter



Jaune lumière d'indicateur de l'état du travail

Toujours allumée: égalisation terminée

Flash: équilibreur au travail



Feu rouge pour indiquer l'état de défaillance

Toujours allumé: le nombre de cellules de la batterie ne correspond pas au réglage

Flash: la résistance de la ligne d'équilibrage est excessive

Liste d'emballage

 Manuel d' utilisation

Diagramme de câblage

L'utilisation de l'alimentation par batterie ou l'alimentation par adaptateur CC, sa méthode de câblage est la même, seulement les deux différences suivantes:
1 support d'alimentation par batterie 4S-24S, précision d'équilibrage de tension ±3mV;
L'adaptateur à courant continu prend en charge l'alimentation 2S-24S, précision d'équilibrage de tension ±1mV. La figure suivante montre comment installer et connecter la batterie 24S:

L'EK-24S10EB prend en charge l'utilisation en cascade, et au moins une batterie entre chaque deux égalisateurs est la " fin commune de l'échange d'énergie ".Ce qui suit utilise le 36S comme exemple pour décrire comment installer et connecter des câbles:

Attention!
1Lorsqu'il est utilisé en cascade, il y a au moins une "exchange d'énergie commune" entre les deux équalisateurs.

2.Lors de l'utilisation en cascade, veuillez vérifier si le câblage est incorrect à plusieurs reprises. Si le câblage ne peut pas être utilisé après la connexion, veuillez contacter le personnel après-vente pour consulter le schéma de cascade correspondant.



 Questions fréquentes

Pourquoi t'avons-nous choisi?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de soutien technique solide.

* Les produits ont passé la certification FCC, CE, ROHS et autres normes internationales.

* Nous pouvons vous fournir le prix d'usine, bienvenue à visiter notre usine et processus de production.

Q2. Quelle est votre gamme de produits (type)?

*Nous réalisons principalement des systèmes de gestion de batteries dans les domaines des batteries de puissance, des batteries de stockage d'énergie et des batteries grand public.

*Utilisé principalement pour les batteries LFP, Li-ino et LTO.

Q3: Comment puis-je savoir de quel type de matériau et de quel type est ma batterie?

*Veuillez regarder le corps de la batterie, si la tension normale de votre batterie montre 3,2 V, la batterie est LiFePo4.

*Si la tension normale de votre batterie est de 3,6 V ou 3,7 V, la batterie est une batterie Li-ion ou Lto.

Quatrième question: avez-vous des exigences minimales en matière de commande?

Peut-il être personnalisé? Quel est le délai pour les échantillons et les lots?

*Notre quantité minimale de commande est de 1 pièce, la personnalisation ODM est disponible.

* 1 à 3 jours pour les échantillons existants, 3 à 10 jours pour les échantillons personnalisés.

Q5: Et si je ne peux pas l'utiliser?

*Les produits réguliers ont des vidéos d'instruction, Nous pouvons également soutenir les conseils en ligne des appels vidéo des ingénieurs.

Quelles sont vos conditions de paiement?

*Nous acceptons le paiement par virement bancaire et en espèces, tous négociables.

Q7.Comment garantissez-vous la qualité?

* Tous nos produits sont soumis à des tests de laboratoire professionnels à 100%, ainsi qu'à des tests de vieillissement répétés.

* A obtenu la certification FCC, CE, ROHS et autres normes internationales.

* Fournir un service de garantie après vente de 3 ans.

Q8. Comment choisir un BMS adapté à notre batterie?

*En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service à la clientèle et nous vous le fournirons équipé du système de gestion de la batterie le plus approprié.
