★ Équalisation active en temps réel du transfert d'énergie, après équilibrage, différence de pression entre cellules ≤ 3mV

★ Prise en charge des batteries de 2 à 24 S.

★ Plage de collecte de tension de cellule unique: 1,5 V à 4,5 V, précision: ± 1 mV.

★ Prise en charge de tous les types de piscines tels que: Li-ion, Lipo, Lifepo4, LTO, supercondensateurs et autres batteries.

★ Le courant d'équilibre est réglé indépendamment dans la plage 1A-10A, indépendamment de la différence de tension de la cellule.

★ Prise en charge de la cascade équilibrée pour appliquer à plus de 24S de batteries, en théorie peut être en cascade indéfiniment; par exemple, peuvent 28S, 32S, 36S, 40S...

★ Prise en charge de la communication Bluetooth, équipée d'une application mobile, vue en temps réel de l'état de la batterie.

★ Détection de la résistance de la ligne d'équilibre, une défaillance de contact anormale est détectée à l'avance.

★ Plage d'alimentation électrique: 40 V à 100 V.

★ Fonction d'arrêt à basse tension pour éviter les dommages à la batterie.

★ Super fonction d'auto-protection, toute égalisation de la ligne d'égalisation ne brûlera pas l'égaliseur.



• Le courant de compensation sur chaque ligne de compensation peut être mesuré par un clampemètre CC.
• Nous avons un courant nominal d'égalisation de 1 à 10 A. Tant que la différence de tension est atteinte, ce courant d'égalisation peut être mesuré.
• Lorsque la différence de tension est de 1 V, plus de 10 A de courant d'équilibrage seront générés, mais pas plus de 10 A.



Paramètres techniques

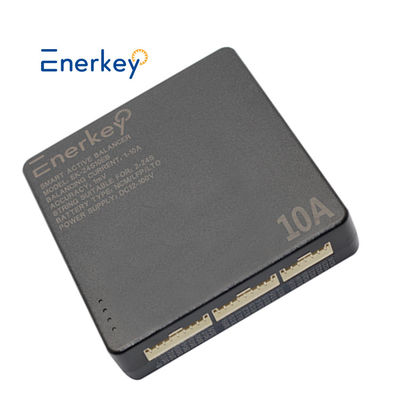

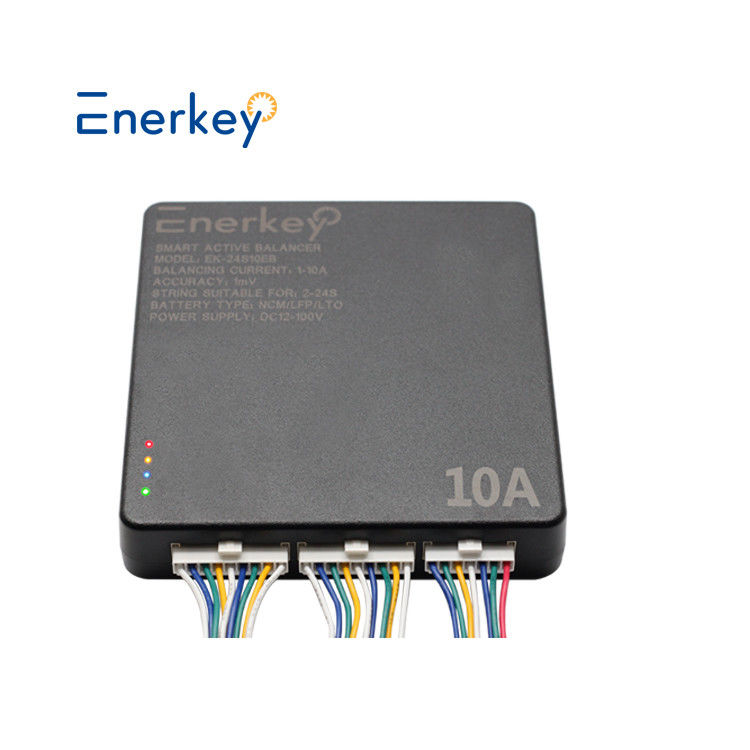

Modèle de produit	10A Équilibreur actif intelligent pour 2-24 (EK-24S10EB)
Type de batterie pris en charge	Le produit doit être présenté à l'autorité compétente.
Plage de collecte de la tension d'une seule cellule	1.5V à 4,5V
La sous-tension protège la tension de sommeil	APP peut être personnalisé Paramètres:10,5-4,2 V
Méthode d'équilibre	Transfert par canal unique en temps partagé, transfert d'énergie de point à point
Protection contre les accidents	Pouvoir de détection/protection de la perturbation
Courant d'équilibre	APP peut être personnalisé Paramètres: 1A~10A
Si une alimentation externe est requise	Fonctionnant à la batterie (Précision: 3 mV) L'alimentation en courant continu ((Précision:1mV)
Énergie externe	DC 12 à 120 V
Précision de l'égalisation de la tension	APP peut être personnalisé Paramètres :1mV(TYP)
Fonction de détection de panne d'alimentation	Le soutien
Fonction de protection du fil incorrecte	Le soutien
Fonction d'alarme de défaut	Le soutien
Le bruit de bruit	APP peut être personnalisé Paramètres
Dissipation de puissance	À l'équilibre ≤ 1 W, à l'arrêt de l'équilibre ≤ 0,5 W
Température de fonctionnement	-20°C à +55°C
Application du projet	Petite voiture de tourisme, scooter, voiture partagée

Liste d'emballage

 Manuel d' utilisation

Installation et utilisation de l'application

APP paramètres personnalisés: 1-10A, en raison de la technologie de courant constant et de tension constante, le courant équilibré est indépendant de la différence de pression de la batterie.

L'application est disponible sur Android et IOS. Le mot de passe est "123456".

1) Les utilisateurs d'iOS téléchargent l'application: recherchez "Enerkey" dans l'App Store pour télécharger

2) Les utilisateurs d'Android téléchargent l'application:

3) Selon votre type de batterie et le numéro de chaîne de batterie, changer les paramètres dans APP

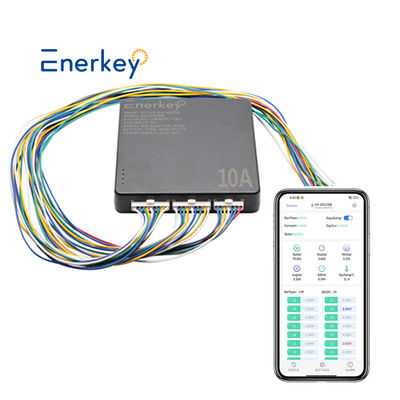

4) Dans l'APP, vous pouvez voir la tension totale, la tension moyenne, la différence de tension maximale de la batterie et les informations sur la tension et la résistance de chaque batterie.Il y a aussi une fonction d'alarme pour détecter la température d'équilibre, température MOS, et la température de batterie en temps réel.



Diagramme de câblage

L'utilisation de l'alimentation par batterie ou l'alimentation par adaptateur CC, sa méthode de câblage est la même, seulement les deux différences suivantes:
1 support d'alimentation par batterie 4S-24S, précision d'équilibrage de tension ±3mV;
L'adaptateur à courant continu prend en charge l'alimentation électrique 2S-24S, précision d'équilibrage de tension ±1mV. La figure suivante montre comment installer et connecter la batterie 24S:

L'EK-24S10EB prend en charge l'utilisation en cascade, et au moins une batterie entre chaque deux égalisateurs est la " fin commune de l'échange d'énergie ".Ce qui suit utilise le 36S comme exemple pour décrire comment installer et connecter des câbles:

Attention!
1Lorsqu'ils sont utilisés en cascade, il y a au moins une "exchange d'énergie commune" entre les deux équalisateurs.

2.Lors de l'utilisation en cascade, veuillez vérifier si le câblage est incorrect à plusieurs reprises.Si le câblage ne peut pas être utilisé après la connexion, veuillez contacter le personnel après-vente pour consulter le schéma de cascade correspondant.
