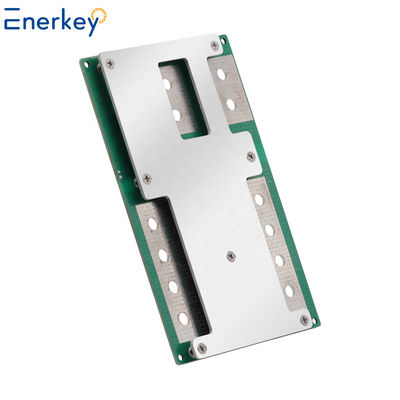

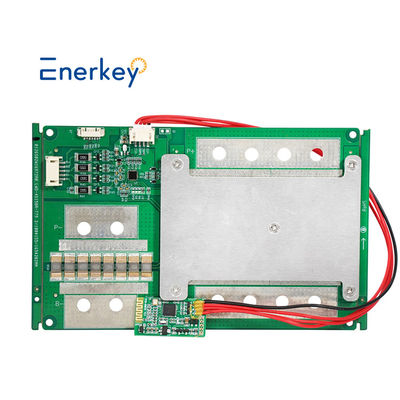

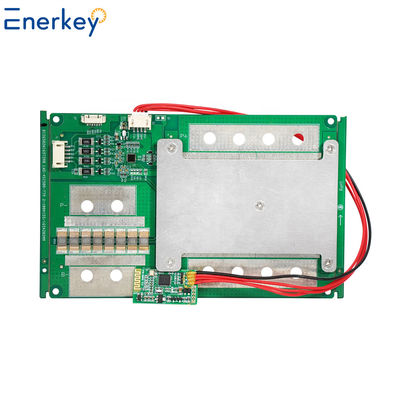

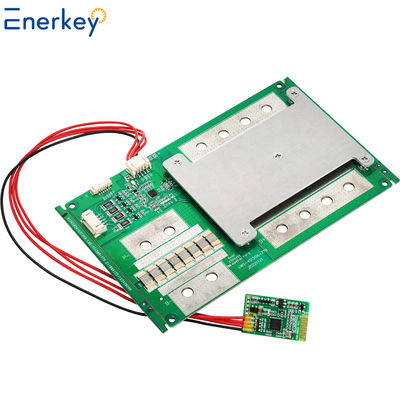

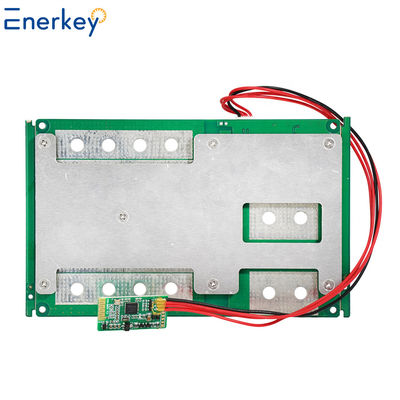

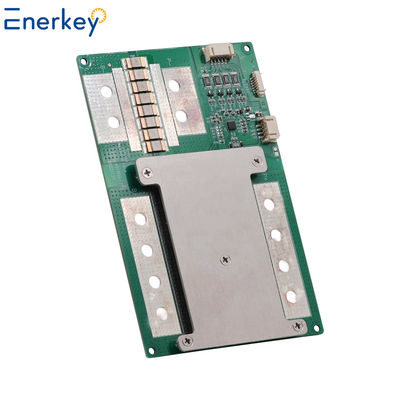

12V Li-ion / LiFePO4 Batterie BMS Module de circuit de protection de carte 4S 100A 150A Type PCM

Nom De Marque:	ENERKEY
Numéro De Modèle:	Les données sont fournies par les autorités compétentes de l'État membre.
Nombre De Pièces:	2 pièces
Prix:	$32.80/pieces 2-999 pieces
Détails De L'emballage:	cartonné

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Certification:

ISO9001/ROHS/CE

Application du projet:

Ébicycle, produits solaires, etc.

Le type:

Caractéristiques:

4S batterie 150A courant

Type de montage:

intégré

Taille / dimension:

L155mm*W100mm*T16mm

Définition:

L'alimentation électrique par batterie Smart BMS

Matériau de base:

Épaisseur du panneau:

1.6 mm

Finition de surface:

HASL sans plomb

Couleur du masque de soudure:

Vert, blanc, noir, rouge, jaune, bleu, violet, vert mat, noir mat.

Type de batterie:

Batterie LiFePO4

Convient pour les cordes de batteries:

Voltage:

12.8V

Fonction de protection:

Surcharge, surdécharge, sur courant, court-circuit.

Autres fonctions:

Protection contre la température des thermistors, équilibre

Capacité d'approvisionnement:

50000 pièces par mois

Mettre en évidence:

Plaque BMS à batterie LiFePO4

Tableau BMS à batterie de 12 V

Module de circuit de la carte de protection BMS 4S

Description de produit

Module de circuit de protection Enerkey Smart BMS 4S 100A 150A BMS pour une carte BMS à batterie Li-ion/LiFePO4 de 12 V

Description du produit

Paramètre électrique
Modèle: JW-B4S150A-779
Je ne veux pas.	Projet			Je ne sais pas.	- Je sais.	- Je vous en prie.	Unité
1	Voltage	Voltage d'équilibre pour une seule cellule	3.175	3.200	3.225	V
2	Actuel	Courant d'équilibre pour une cellule unique	50	55	60	- Je ne sais pas
				Consommation en cours			70	UA
				Courant de charge continu maximal			100	Une
				Courant de décharge continu maximal			100	Une
3	Protection contre la surcharge	Voltage de détection de surcharge pour une seule cellule	3.625	3.75	3.775	Une
				Temps de retard de détection de surcharge	500		1500	M.S.
				Voltage de décharge de surcharge pour une seule cellule	3.50	3.55	3.60	V
4	Protection contre les décharges excessives	Voltage de détection de surcharge pour une seule cellule	2.25	2.30	2.35	V
				Temps de retard de détection de surcharge	500		1500	M.S.
				Voltage de décharge de surcharge pour une seule cellule	2.4	2.5	2.6	V
5	Protection contre les surtensions	Protection contre les décharges de courant	230	280	330	M.S.
				Temps de détection 1	500		1500	M.S.
				Temps de détection 2	500		1500	M.S.
				Le courant de surcharge protège le courant	100		500	Une
				Temps de retard de détection	500		1500	M.S.
6	Protection contre le court-circuit	Courant de protection contre le court-circuit		500		Une
				Temps de retard de détection	50		800	μS
				Condition de protection	Court-circuit extérieur
				Condition de libération	Coupe de charge, récupération automatique
7	Résistance	La résistance en état de marche du circuit principal			5	mΩ
8	Protection contre les températures	Protection contre la charge à haute température	50	55	60	°C
				Protection contre les basses températures		0		°C
				Protection contre les décharges à haute température	70	75	80	°C
				Protection contre les décharges à basse température	- 20 ans.	- 15 ans.	- 10 ans	°C
				Condition de libération	La température tombe à 50°C, la charge est libérée.
9	Température	Plage de température de fonctionnement	- 20 ans.	/	60	°C
9	Température			Plage de température de stockage	- 20 ans.	/	60	°C
10	Protection du circuit de rupture	Déconnecter le circuit d'échantillonnage de tension pour éteindre la charge et la décharge	Le soutien
11	Protection contre les NTC	Protection contre les températures des thermistors	Le soutien
12	Commutateur électronique	Commutateur électronique	Ne pas soutenir
13	Protection contre la polarité inverse			Le soutien

Détails de la fonction

1. Fournit une protection pour la batterie LiFePO4 de la série 4
2. Fournit une protection lors de la charge et de la décharge
3- Traite l'équilibre entre les cellules intelligemment, son courant peut être réglé librement par des composants externes.
4. Traite de la protection contre le sur courant et le court-circuit avec le circuit lui-même
5. Protéger un circuit électrique contre les dommages causés par un sur courant/une surcharge ou un court-circuit
6Prise en charge du protocole SMBUS
7. Prise en charge du protocole Bluetooth

Précautions de câblage

Tout d'abord connecter le B- du BMS à la borne négative totale de la batterie, câblage B-, B1, B2... B+, charge de sortie et décharge électrode négative connectée à P-,électrode positive de charge et de décharge connectée à l'électrode positive totale, veuillez connecter le fil strictement selon le dessin et utiliser un câble épais pour connecter avec P+/ C+/ B+ et P-/ C-
