Cet égaliseur est adapté pour les cordes de batterie 2S à 24S et fournit des fonctions de collecte et d'équilibrage de tension.



Le courant de compensation de 15A est utilisé pour le transfert d'énergie. Le courant de compensation ne dépend pas de la différence de tension des cellules de la batterie en série dans le paquet de batteries.Plage d'acquisition de tension 1.5V~4.5V, précision 1mV. Convient pour les batteries au lithium ternary, au lithium fer phosphate, au lithium titanate courantes sur le marché.



Cet instrument d'équilibrage a une fonction de communication Bluetooth, et un logiciel APP de support de téléphone portable.État du solde, et définir les paramètres.



Il peut être utilisé dans les petits véhicules touristiques, les scooters de mobilité, les voitures partagées, le stockage d'énergie à haute puissance, l'alimentation en électricité de secours de la station de base, la centrale solaire, etc.peut également être utilisé pour maintenir l'équilibre de la batterie, réparation et autres occasions.



• 1Ce module est un courant de transfert par canal unique partageant le temps indépendant de la différence d'âge de tension,
• 2Même si la différence de tension est réduite à 1mV, le courant peut encore maintenir un maximum de 4A.
• 3.24 heures de solde global ininterrompu
• 4Le transfert d'énergie interne de la batterie permet d'atteindre l'équilibre global.
• 5Perte très faible.
•

Paramètres techniques

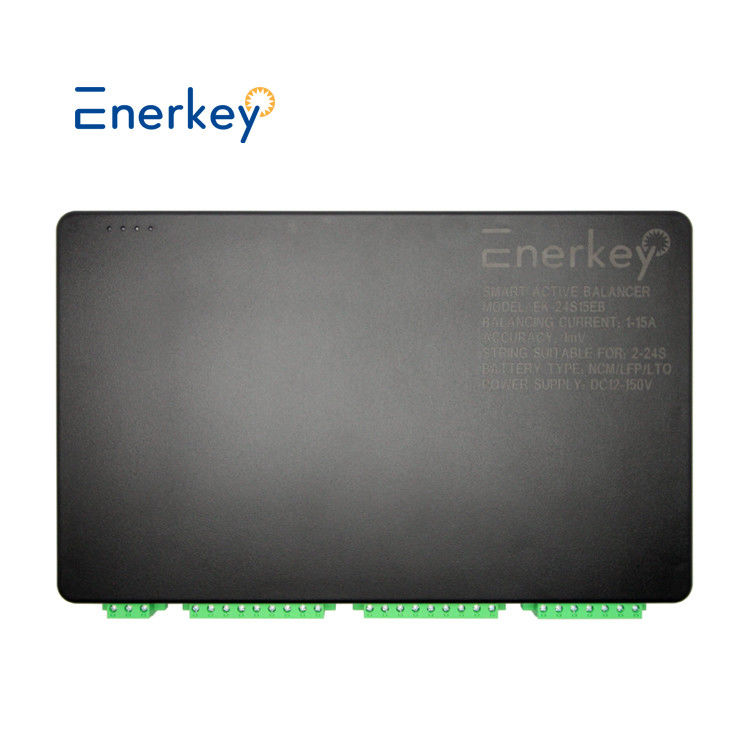

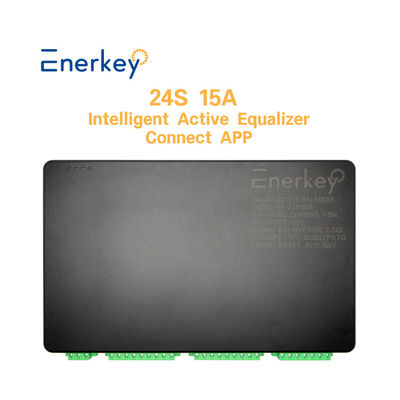

Modèle de produit	15A Équilibreur actif intelligent pour 2-24 (EK-24S15EB)
Type de batterie pris en charge	Le produit doit être présenté à l'autorité compétente.
Plage de collecte de la tension d'une seule cellule	1.5V à 4,5V
La sous-tension protège la tension de sommeil	APP peut être personnalisé Paramètres:10,5-4,2 V
Méthode d'équilibre	Transfert par canal unique en temps partagé, transfert d'énergie de point à point
Protection contre les accidents	Pouvoir de détection/protection de la perturbation
Courant d'équilibre	APP peut être personnalisé Paramètres: 1A ~ 15A
Si une alimentation externe est requise	Fonctionnant à la batterie (Précision: 3 mV) L'alimentation en courant continu ((Précision:1mV)
Énergie externe	DC 12 à 120 V
Précision de l'égalisation de la tension	APP peut être personnalisé Paramètres :1mV(TYP)
Fonction de détection de panne d'alimentation	Le soutien
Fonction de protection du fil incorrecte	Le soutien
Fonction d'alarme de défaut	Le soutien
Le bruit de bruit	APP peut être personnalisé Paramètres
Dissipation de puissance	À l'équilibre ≤ 1 W, à l'arrêt de l'équilibre ≤ 0,5 W
Température de fonctionnement	-20°C à +55°C
Application du projet	Petite voiture de tourisme, scooter, voiture partagée

Lumière d'indicateur LED

Le vert...Énergie allumée.

Le bleu...Bluetooth allumé, connexion réussie, coupure de connexion.

Le jaune...Équilibreur allumé, équilibre complet, éclair, équilibre.

Le rouge...Défaut de l'appareil; Étanche: les cordes de la batterie ne correspondent pas au réglage; Flash: la résistance de la ligne d'équilibre est trop grande.

Liste d'emballage



Nom de la partie	Qu'est-ce qui est arrivé?
15A Équilibreur actif intelligent	1 pièces
1m 16AWG câble à pince	25 pièces
3 épingles 7,62 piqûres thermiques	1 pièces
7 épingles 7,62 piqûres thermiques	1 pièces
9pin 7,62 Pitch thermique	1 pièces
Adaptateur CC	1 pièces



 Manuel d' utilisation

Installation et utilisation de l'application

APP paramètres personnalisés:1-15A, en raison de la technologie de courant constant et de tension constante, le courant équilibré est indépendant de la différence de pression de la batterie.

L'application est disponible sur Android et IOS. Le mot de passe est "123456".

1) Les utilisateurs d'iOS téléchargent l'application: recherchez "Enerkey" dans l'App Store pour télécharger

2) Les utilisateurs d'Android téléchargent l'application:

3) Selon le type de batterie et le numéro de chaîne de la batterie, modifier les paramètres

4) Dans l'APP, vous pouvez voir la tension totale, la tension moyenne, la différence de tension maximale de la batterie et les informations sur la tension et la résistance de chaque batterie.Il y a aussi une fonction d'alarme pour détecter la température d'équilibre, température MOS, et la température de batterie en temps réel.

Diagramme de câblage
EK-24S15EB prend en charge 2S-24S. La figure suivante montre comment installer et connecter des câbles à la chaîne de la batterie 24S:

L'EK-24S15EB prend en charge l'utilisation en cascade, et au moins une batterie entre chaque deux égalisateurs est la " fin commune de l'échange d'énergie ".Ce qui suit utilise le 40S comme exemple pour décrire comment installer et connecter des câbles:
