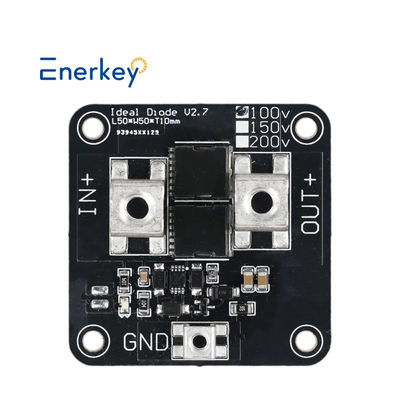

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier

Nom De Marque:	Enerkey
Numéro De Modèle:	EK-iD200V80A
Nombre De Pièces:	10pieces
Prix:	$23.9-$26.5
Détails De L'emballage:	Strong paper box +EVA Foam
Conditions De Paiement:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description de produit

Informations détaillées

Place of Origin:

Shenzhen, China

Certification:

ISO9001/CE/ROHS

Product name:

200V 80A Ideal Diode

Copper Thickness:

Application 1:

Solar Panels Prevent Backpouring

Board Thickness:

2.0mm

Application 2:

Rv Modification

Allowable Operating Voltage Range:

100-200V

Static Working Current:

0.6-1.5mA

Allowable Continuous Current:

0-80A

Base Material:

Aluminum substrate

Peak starting current:

Product Size:

L50xW50xT17mm

Weight with Package:

0.35kg

Supply Ability:

10000pcs per day

Description de produit

Module de diode idéale 200V 80A à courant élevé, anti-charge inversée, protection contre le courant inverse avec bornier

Description du produit

Principaux avantages du produit
Architecture sans perte
Utilise une solution de contrôleur de diode idéale de quatrième génération + MOSFET en nitrure de gallium, atteignant une chute de tension directe aussi basse que 15 mV à 80 A. Le courant de fuite inverse est inférieur à 1 μA (sur toute la plage de température de -40°C à 125°C), économisant 92 % d'énergie en moins que les diodes Schottky traditionnelles.

Système de protection intelligent
La réponse de blocage du courant inverse intégrée de 0,5 μs répond aux exigences de protection transitoire de qualité automobile ISO7637. Triple mécanismes de protection : surintensité (précision de ±5 %), surchauffe (seuil de 150°C) et surtension (200A/10ms).

Fiabilité de qualité militaire
Certifié AEC-Q100 Grade 0 (-40°C à 150°C). Conception de tension de tenue de 200 V, capable de résister à une tension de crête inverse de -250 V.

Tableau de comparaison des paramètres techniques
Spécifications Ce produit Schottky traditionnel Amélioration
Tension directe Chute 15mV@80A 700mV@20A ↓98%
Temps de récupération inverse 0μs 50ns Complètement éliminé
Plage de température de jonction de fonctionnement -40~150°C, -55~125°C, Extension de 20 %

Scénarios d'application typiques
Secteur des nouvelles énergies
Protection de dérivation de l'onduleur de chaîne photovoltaïque, atténuant les effets de points chauds dans les systèmes 200V
Conception redondante ORing pour les stations de recharge rapide de véhicules électriques 800V

Équipement industriel
Commutation transparente de plusieurs alimentations dans le système d'alimentation de secours 48V pour les stations de base 5G
Système PCS de stockage d'énergie avec protection contre l'inversion de polarité, supportant un courant continu de 80A

Valeur client
Réduction des coûts et amélioration de l'efficacité : un seul appareil remplace trois diodes Schottky en parallèle, réduisant les coûts de nomenclature de 35 %
Optimisation de l'espace : en utilisant un boîtier QFN-50*50, l'encombrement de la carte est réduit de 60 %
Durée de vie doublée : MTBF > 500 000 heures (@105°C)

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier 0

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier 1

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier 2

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier 3

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier 4

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier 5

Paramètres techniques

Module de diode idéale Enerkey 150V 200V 80A Photovoltaïque Station de base solaire Contrôle industriel Batterie de voiture électrique en parallèle Pour Charge de batterie anti-remplissage

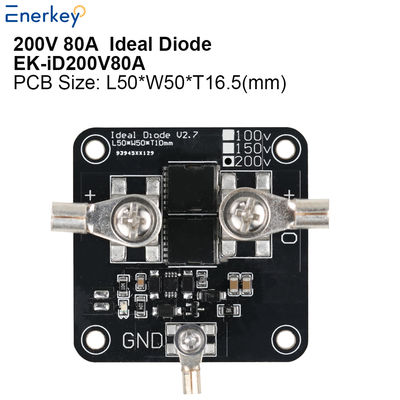

Modèle de produit	EK-iD150V80A	EK-iD200V80A
Plage de tension de fonctionnement	100-150V	100-200V
Produit Taille (mm)	L50xW50xT17	L50xW50xT17
Poids avec boîte	0,35 kg	0,37 kg
Quantité de MOS	2	2
Type de batterie	NCM/LFP/LTO	NCM/LFP/LTO
Courant continu	80A	80A
Courant de démarrage de pointe	100A	100A
Courant de fonctionnement au repos	0,6-1,5 mA
Épaisseur de la feuille de cuivre	3,0 oz
Matériau du PCB	Plaque d'aluminium
Principe de fonctionnement	L'entrée et la sortie sont équivalentes à des diodes. Il détecte que la tension de sortie est supérieure à l'entrée et coupe immédiatement la sortie. La valeur de détection est au niveau du millivolt et la vitesse de réponse est très rapide.
Application	1. Les panneaux solaires empêchent le reflux (anti-reflux) ; 2. La charge de la batterie empêche le reflux (anti-reflux) (anti-reflux) ; 3. La sortie du module courant et tension constants DC-DC empêche le reflux 4. Autres occasions où une prévention du reflux (anti-reflux) est requise
Accessoires	Cosse de borne*3 ; Cosse de borne IN+/OUT+ : OTZ6-5, vis M5 Cosse de borne GND : OTZ2.5-3, vis M3
Température de fonctionnement	-40℃ ~ +60℃

Taille et liste de colisage et schéma de câblage

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier 6

Note spéciale :
1. Cette version est la dernière version optimisée. Le module ne sera pas brûlé si les pôles positif et négatif sont connectés en sens inverse, ce qui améliore la sécurité de l'installation ;

2. La diode idéale est une diode avec une résistance interne ultra-faible comme son nom l'indique. La chute de tension de conduction des diodes ordinaires est supérieure à 0,6 V. La chute de tension de conduction d'une diode idéale est presque négligeable.
3. La couche de feuille de cuivre et la couche de base en aluminium des traces de PCB du substrat en aluminium sont isolées avec une tension de tenue de 1000 V, il n'y a donc pas lieu de s'inquiéter des problèmes de panne. La conductivité thermique est 20 fois plus rapide que la fibre de verre FR4 et peut être directement fixée au grand dissipateur thermique.
4. Ce module de diode idéale ne peut pas être utilisé dans les circuits redresseurs !
5. Le module d'encapsulation étanche a un radiateur épaissi, qui a une efficacité de dissipation thermique plus élevée et un chauffage à courant continu plus faible. Il convient aux amateurs de modification !

Module de diode idéale à courant élevé 200V 80A Protection anti-recharge solaire anti-courant inverse avec bornier 7

FAQ

Q1. Pourquoi nous avez-vous choisis ?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de solide support technique.

* Les produits ont passé les certifications FCC, CE, ROHS et autres normes internationales.

* Nous pouvons vous fournir le prix d'usine, bienvenue pour visiter notre usine et notre processus de production.

Q2. Quelle est votre gamme de produits (type) ?

*Nous faisons principalement des systèmes de gestion de batterie dans les domaines des batteries d'alimentation, des batteries de stockage d'énergie et des batteries grand public.

*Principalement utilisé pour les batteries LFP, Li-ino et LTO.

Q3 : Comment puis-je savoir quel type de matériau et de type est ma batterie ?

*Veuillez regarder le corps de la batterie, si la tension normale de votre batterie affiche 3,2 V, la batterie est LiFePo4.

*Si la tension normale de votre batterie affiche 3,6 V ou 3,7 V, la batterie est une batterie Li-ion ou Lto.

Q4. Avez-vous des exigences de commande minimum ?

Peut-il être personnalisé ? Quel est le délai de livraison des échantillons et des lots ?

*Notre quantité minimum de commande est de 1 pièce, la personnalisation ODM est disponible.

* Livraison de 1 à 3 jours des échantillons existants, livraison de 3 à 10 jours des échantillons personnalisés.

Q5 : Et si je ne peux pas l'utiliser ?

*Les produits réguliers ont des vidéos d'instructions, nous pouvons également prendre en charge les conseils d'appel vidéo en ligne des ingénieurs.

Q6. Quelles sont vos conditions de paiement ?

*Nous acceptons les virements bancaires et les paiements en espèces, tous négociables. Mode de paiement : visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Comment garantissez-vous la qualité ?

* Tous nos produits sont soumis à des tests de laboratoire professionnels à 100 %, ainsi qu'à des tests de vieillissement répétés.

* A obtenu les certifications FCC, CE, ROHS et autres normes internationales.

* Fournir un service de garantie après-vente de 3 ans. Unités de rechange gratuites pour le remplacement en 3 ans.

Q8. Comment choisir un BMS adapté à notre batterie ?

*En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service client et nous vous le fournirons équipé du système de gestion de batterie le plus approprié.

Q9. Comment puis-je vous contacter ?

*Nous avons un service en ligne 7x24 heures, veuillez nous laisser un message en ligne.

*Vous pouvez également nous contacter par e-mail, WhatsApp, WeChat, etc. (voir ci-dessous). Nous sommes très heureux de travailler avec vous.

Remarque : Nous sommes un fabricant source, nous avons notre propre marque pour "EnerKey",Nous pouvons personnaliser le produit selon vos besoins (tension, fil, etc.).

Nous pouvons vous fournir un prix compétitif sur le marché si vous avez une commande en gros, n'hésitez pas à nous contacter.Mobile & WhatsApp & Wechat :

+86 15387469240; E-mail :kiwi@enerkey.cn
