TECH-SPEC X12 Paramètres techniques édition spéciale

Système d'équilibrage BMS de qualité militaire. Prend en charge les normes d'aviation DO-160G.

Architecture matérielle de base
Unité de contrôle de précision
Puce de commande principale: TI BQ76952 + STM32G474 (conception redondante à double noyau)
Précision d'échantillonnage ADC: 16 bits (0,05% d'erreur à pleine échelle)
Topologie du solde: solde actif de stockage d'énergie par capacité (efficacité> 94%)

Paramètres de performance extrêmes

Indicateurs Paramètres locaux Norme nationale GB/T 34131 Moyenne des produits concurrentiels
Courant de freinage continu/peak 6A/10A (120s) ≥3A 3,5A/6A
La valeur de l'erreur de détection de la tension doit être comprise entre ±2mV@25°C ±15mV ±8mV
La température de détection doit être comprise entre ± 0,5 °C (-40 ~ 125 °C) et ± 2 °C ± 1,5 °C.
Compatibilité électromagnétique CEI 61000-4-5 Surtension de 4 kV Surtension de 2 kV Surtension de 3 kV

Je suis désolée.Normes de vérification de qualité militaire
Tests dans des environnements extrêmes
Test de vibration: méthode MIL-STD-810H 514.8 (15-2000 Hz/20G)
Cycle de chaleur humide: 85°C/85%RH pendant 1000 heures (décomposition de la capacité <3%)
Corrosion par pulvérisation saline: ASTM B117 1000 heures (le niveau de protection reste IP69K)

Solutions sur mesure pour l'industrie
▸ Station de stockage d'énergie: prend en charge 256 cascades (synchronisation d'horloge < 1 ms)
▸ Véhicules spéciaux: répondre à la norme ISO 16750-3 12V/24V double système
▸ Aérospatiale: passé le RTCA DO-160G section 22 protection contre la foudre



Paramètres techniques

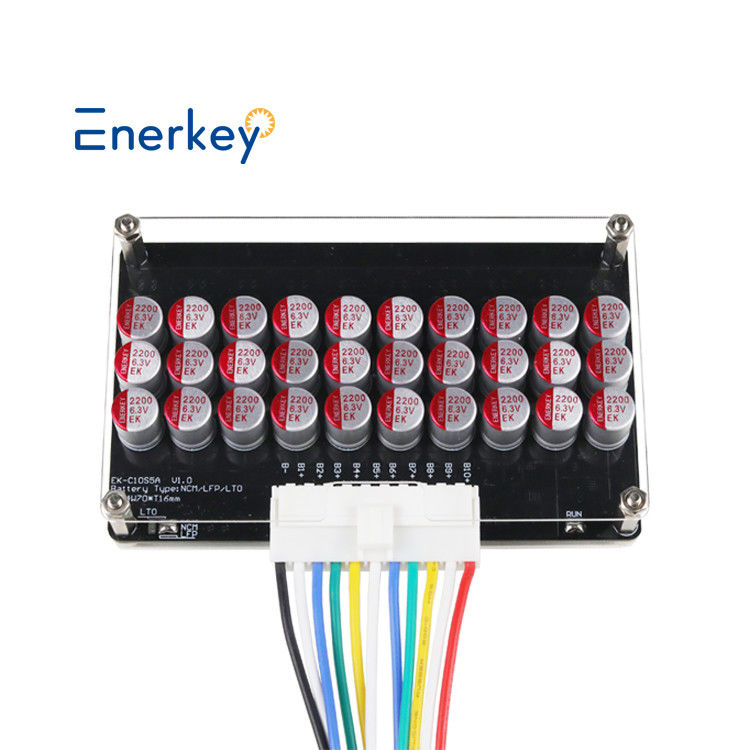

EnerKey BMS Équilibreur actif 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Équilibreur Équilibreur condensateur avec plaque acrylique
Modèle de produit	Le système de contrôle de l'équipement doit être conforme à l'annexe II.	Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.	Les données de l'échantillon sont fournies par le fabricant.
Chaînes de produits	10S	12S	14S
Des cordes appropriées	8 à 10S	9 à 12S	9-14S
ProduitTaille (en mm)	L114.5*W70.5*T27.5	L137,5*W70,5*T27.5	L125,5*W80,5*T27.5
Poids avec boîte	0.24kg	0.25kg	0.28kg
Type de batterie	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.
Capacité appropriée	30h à 300h
Précision de l'égalisation de la tension	5 mV (valeur typique)
Une cascade équilibrée	Prise en charge de la cascade équilibrée pour les batteries, par exemple, elle peut cascade pour 11S, 24S, 36S, 48S....et ainsi de suite
Plage de collecte de la tension d'une seule cellule	La version NCM/LFP: 2,7 V à 4,2 V
	Version LTO: 1,8-4,2 V
La sous-tension protège la tension de sommeil	La version NCM/LFP < 2,7 V
	Version LTO < 1,8 V
Sous protection contre la tension Commencez à équilibrer la tension	La version NCM/LFP est de 2,835 V.
	Version LTO: 1,89 V
Méthode d'équilibre	L'architecture équilibrée est brevetée (brevet no.: ZL 2019 1 1259513.3) Métode du condensateur adapté, l'ensemble de la batterie est équilibré en même temps. Vous pouvez ajouter un interrupteur pour activer ou désactiver manuellement l'équilibrage.
Courant d'équilibre	0.1V Pression différentielle 1A Courant équilibré
	la pression différentielle est proportionnelle au courant d'équilibrage,
	le courant de fonctionnement maximal autorisé est de 5,5 A
Énergie externe	Pas besoin d'une source d'alimentation externe
	en s'appuyant sur le transfert d'énergie interne de la batterie pour atteindre l'équilibrage.
Courant de fonctionnement silencieux	7mA, la chaîne totale absorbe de l'énergie
Courant de veille en veille	0.1mA (valeur typique)
Température de fonctionnement	-20°C à +60°C

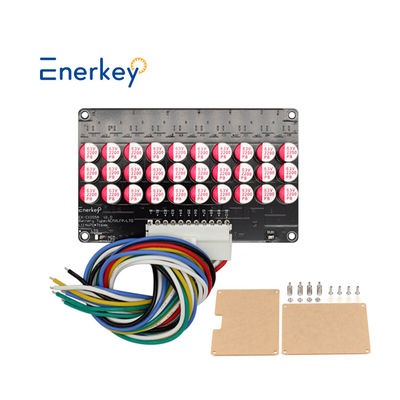

Liste d'emballage

 Connexion par câble

Un seul EK-C10S5A prend en charge l'utilisation de batteries à 8 et 9 et 10 cordes.

EK-C10S5A prend en charge les batteries en cascade.

REMARQUE:Comme le montre la figure ci-dessus,il peut exister de multiples fins communes d'échange d'énergie afin que l'efficacité de l'équilibre soit plus élevée;Il est également possible d'utiliser une seule extrémité commune de l'échange d'énergie à la jonction de deux modules..Les autres pieds libres sont suspendus, et il est préférable de répartir le nombre de cordes également sur chaque planche.Si vous avez besoin du diagramme de cascade pour plus de cordes, veuillez contacter notre service en ligne,Merci.
