BMS à courant élevé
>

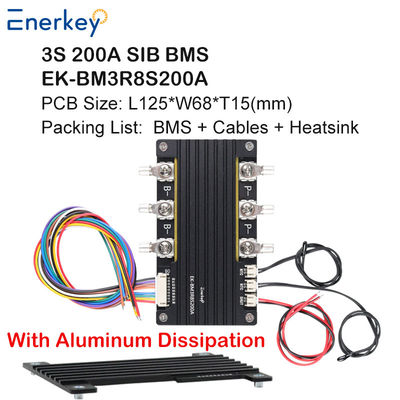

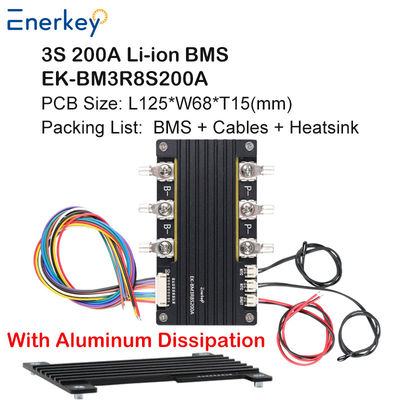

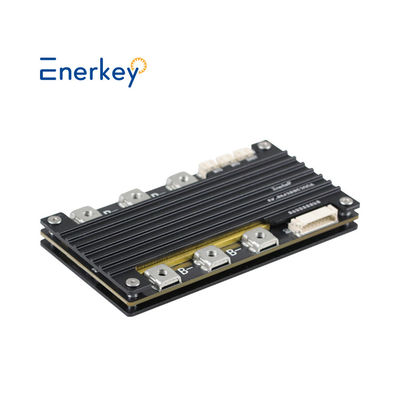

Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage

Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage

Nom De Marque: Enerkey
Numéro De Modèle: Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Nombre De Pièces: 5pieces
Prix: $29.5-$35.5
Détails De L'emballage: Boîte de papier solide + mousse EVA
Conditions De Paiement: L/C, D/A, D/P, T/T, Western Union,
Informations détaillées
Lieu d'origine:
Shenzhen, en Chine
Certification:
ISO9001/CE/ROHS
Nom du produit:
3S 200A batterie au lithium BMS avec dissipateur thermique
Épaisseur du cuivre:
2 onces
Application:
Stockage d'énergie pour véhicules de tourisme, armoire de recharge partagée
Épaisseur du panneau:
1,6 mm
Type de batterie:
Le produit doit être présenté sous forme d'une couche d'étiquette.
Plage de tension de fonctionnement admissible:
0-30V
Courant de décharge nominalcourant:
200A
Courant de démarrage maximal:
600A
Utilisé pour:
Tableau de protection des batteries au lithium
Mots-clés:
bms 3s
Matériau de base:
FR-4
Finition des surfaces:
Étain pulvérisé sans plomb
Taille du produit:
L125xW68xT18.2 mm
Poids avec paquet:
Barrière de protection des bords conforme à l'OSHA avec une conception haute visibilité
Capacité d'approvisionnement:
1000000 pièces par jour
Mettre en évidence:

3S LiFePO4 BMS 100A est utilisé

,

BMS à courant élevé avec NTC

,

Plaque de circuits imprimés de batterie avec équilibrage

Description de produit

Carte PCB de batterie Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage

Description du produit

Nom du produit
Carte de protection de batterie au lithium haute courant 3S-8S 200A (BMS) | Équilibrage intelligent | Protection de qualité industrielle



Fonctions principales
Large compatibilité de chaînes : prend en charge les packs de batteries au lithium de 3S à 8S (tension nominale 11,1V-29,6V), et est compatible avec les batteries au lithium fer phosphate (LiFePO4), au lithium ternaire (Li-ion), au titanate de lithium (LTO), au sodium ionique (SIB).
Capacité de décharge continue de 200A : le courant de crête atteint 600A, répondant aux exigences de haute puissance telles que les véhicules électriques et les équipements de stockage d'énergie.
Protection de sécurité à sept niveaux : protection multidimensionnelle telle que la surcharge (précision ±4,25V), la décharge excessive (précision ±2,5V), la surintensité, le court-circuit, la température (surveillance double NTC), etc.
Technologie d'équilibrage dynamique : l'équilibrage passif (±80mA) réduit les différences de cellules et prolonge la durée de vie globale.



Scénarios applicables
Batterie de l'armoire d'échange de batterie (prend en charge la configuration adaptative de 3 à 8 chaînes)
Système de stockage d'énergie extérieur (boîtier étanche IP65 en option)
Équipement industriel (robot AGV, équipement médical)



Mode de stockage et de transport veille
Entrée automatique en état de veille basse consommation (<3μA) pendant le transport pour éviter les décharges accidentelles pendant le transport3.



Conception de protection contre les surtensions TVS
Le suppresseur de tension transitoire (TVS) intégré peut absorber un courant de surtension de 8kV et résister aux chocs de surtension.

Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage

Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage

Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage

Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage

Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage



Paramètres techniques
  Type d'article Paramètres
1 Aperçu des paramètres Modèle du produit

EK-BM3R8S200A

Taille du produit (mm) L125*L68*T18.2
Poids du produit (kg) 0.3
Matériau du produit FR-4 / Étain de pulvérisation sans plomb
Type de batterie applicable Lifepo4 Li-ion Lto SIB
Chaîne de batterie applicable 3S-8S 3S-8S 3S-8S 3S-8S
Courant de décharge nominal 200A 200A 200A 200A
Courant de démarrage de crête 600A 600A 600A 600A
  Type d'article Déclencheur
(temps)
Déclencheur
(temps)
Déclencheur
(temps)
Déclencheur
(temps)
Déclencheur
(temps)
Déclencheur
(temps)
Déclencheur
(temps)
Déclencheur
(temps)
2 Protection de charge Valeur de tension de protection contre les surtensions 3.65V/1S 3.50V/1S 4.25V/1S 4.05V/1S 2.85V/1S 2.75V/1S 3.95V/1S 3.80V/1S
Valeur de tension de différence de phase d'équilibrage Différence de tension de déclenchement 30mV / temps de déclenchement 0,5S / cycle de temps d'équilibrage 10S
Valeur de tension d'équilibrage 3.45V 3.70V 2.50V 3.10V
Valeur de surintensité 200A/2S, déconnecter le chargeur pour récupérer
Valeur de basse température Protection contre la surchauffe de charge 60°C/2S / Libération 55°C/2S
Valeur de surchauffe Protection contre les basses températures de charge -5°C/2S / Libération 0°C/2S
3 Protection contre la décharge Valeur de tension de protection contre les sous-tensions 2.30V/1S 2.70V/1S 2.75V/1S 3.0V/1S 1.70V/1S 1.80V/1S 1.50V/1S 2.00V/1S
①Valeur de protection contre les surintensités 250A/2S, déconnecter la charge ou activer la charge
②Valeur de protection contre les surintensités 500A/0,5S, déconnecter la charge ou activer la charge
Valeur de protection contre les courts-circuits 1000A/128uS, déconnecter la charge ou activer la charge
Valeur de basse température Protection contre la surchauffe de décharge 65°C/2S, libération 60°C/2S
Valeur de surchauffe Protection contre les basses températures de décharge -20°C/2S, libération -10°C/2S
4 Autres Consommation de courant en veille 25uA
Tension de verrouillage de la carte mère /



Taille et liste de colisage



Colis inclus :
1 * BMS
1 * Câble de terminal NTC
1 * Câble d'interrupteur
1 * Câble de terminal
6 * Cosses de terminal
6 * Vis M5

Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage



Schéma de câblage



Enerkey Hardware BMS 3S 100A 120A 150A 200A carte PCB à batterie Li-ion/LiFePO4/Lto/SIB avec NTC et équilibrage

Précautions de câblage :
1. L'installation de la carte de protection nécessite des connaissances techniques en électronique.
2. Lors du câblage, connectez d'abord le fil B- à la position de la pastille de soudure au terminal négatif total de la batterie (le fil B- doit être soudé à un fil court et épais) et soudez d'abord le terminal câblé au pack de batterie, puis insérez la carte de protection.
3. La connexion entre le terminal B- de la batterie et le terminal B- de la carte de protection doit être courte et épaisse, sinon cela provoquera une charge et une décharge prématurées et un dysfonctionnement de la carte de protection.

4. Vous devez utiliser des fils épais lors du câblage des bornes P+/P-. Des fils trop fins et trop longs brûleront la carte !



FAQ



Q1. Pourquoi nous choisir ?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de support technique solide.

* Les produits ont passé les certifications de normes internationales FCC, CE, ROHS, etc.

* Nous pouvons vous fournir un prix d'usine, nous vous invitons à visiter notre usine et notre processus de production.



Q2. Quelle est votre gamme de produits (type) ?

* Nous fabriquons principalement des systèmes de gestion de batterie dans les domaines des batteries d'alimentation, des batteries de stockage d'énergie et des batteries de consommation.

* Principalement utilisé pour les batteries LFP, Li-ino et LTO.



Q3 : Comment savoir quel type de matériau et quel type de batterie j'ai ?

* Regardez le corps de la batterie. Si la tension normale de votre batterie affiche 3,2V, la batterie est LiFePo4.

* Si la tension normale de votre batterie affiche 3,6V ou 3,7V, la batterie est une batterie Li-ion ou Lto.



Q4. Avez-vous des exigences minimales de commande ?

Peut-il être personnalisé ? Quel est le délai de livraison pour les échantillons et les lots ?

* Notre quantité minimale de commande est de 1 pièce, la personnalisation ODM est disponible.

* Livraison de 1 à 3 jours pour les échantillons existants, livraison de 3 à 10 jours pour les échantillons personnalisés.



Q5 : Que faire si je ne peux pas l'utiliser ?

* Les produits réguliers ont des vidéos d'instruction, nous pouvons également prendre en charge des conseils par appel vidéo en ligne d'ingénieurs.



Q6. Quelles sont vos conditions de paiement ?

* Nous acceptons les virements bancaires et les paiements en espèces, tous négociables. Mode de paiement : visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



Q7. Comment garantissez-vous la qualité ?

* Tous nos produits sont soumis à des tests professionnels en laboratoire à 100%, ainsi qu'à des tests de vieillissement répétés.

* Certification de normes internationales FCC, CE, ROHS, etc.

* Fournir un service de garantie après-vente de 3 ans. Unités de rechange gratuites pour remplacement dans les 3 ans.



Q8. Comment choisir un BMS adapté à notre batterie ?

* En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service client et nous vous fournirons le système de gestion de batterie le plus adapté.



Q9. Comment puis-je vous contacter ?

* Nous avons un service en ligne 7x24 heures, veuillez nous laisser un message en ligne.

* Vous pouvez également nous contacter par e-mail, WhatsApp, WeChat, etc. (voir ci-dessous). Nous sommes ravis de travailler avec vous.



Remarque : Nous sommes un fabricant source, nous avons notre propre marque "EnerKey",Nous pouvons personnaliser le produit selon vos besoins (tension, fil, etc.).
Nous pouvons vous offrir un prix compétitif sur le marché si vous avez une commande en gros, veuillezn'hésitez pas à nous contacter.
