À l'heure actuelle, les véhicules électriques utilisent généralement des batteries au lithium-ion, dont la capacité et la tension de la cellule unique varient considérablement et qui sont sujettes à des incohérences lors de la charge et de la décharge,

Il s'agit d'un problème de sécurité qui entraîne une réduction de l'autonomie des véhicules électriques et affecte la durée de vie de la batterie.la batterie de puissance couramment utilisée dans les véhicules électriques est une batterie au lithium fer phosphate.

Étant donné que la batterie au phosphate de fer de lithium est une batterie secondaire, des incohérences se produiront pendant le processus de charge et de décharge,qui est due à la différence de résistance interne et de résistivité de la batterie au lithium-fer phosphate.

Pour résoudre ce problème, il est nécessaire d'équilibrer la batterie à cellule unique afin de minimiser autant que possible son incohérence interne.équilibrage actif et équilibrage passif.

L'équilibrage actif fait référence à l'équilibrage en utilisant une structure de circuit composée d'un circuit et d'une puce de commande.l'équilibrage actif ne nécessite pas de modifier l'état d'un autre dispositif ou composant, et présente les avantages d'une mise en œuvre simple, d'un faible coût et d'aucun impact sur la batterie.

Cependant, en raison des grandes différences de résistance et de capacité entre les piles à cellule unique,le circuit d'équilibrage actif doit transformer la tension de chaque cellule individuelle à une valeur de tension uniforme à travers un transformateur,

En outre, puisque chaque cellule doit être échantillonnée et contrôlée de façon synchrone,la structure du circuit est plus complexe et le coût est plus élevé.

L'équilibrage passif consiste à convertir la tension de chaque cellule sans modifier l'état de la batterie, puis à comparer les valeurs de tension converties.Cette méthode est principalement réalisée en détectant la différence entre les tensions de chaque cellule.



Paramètres techniques

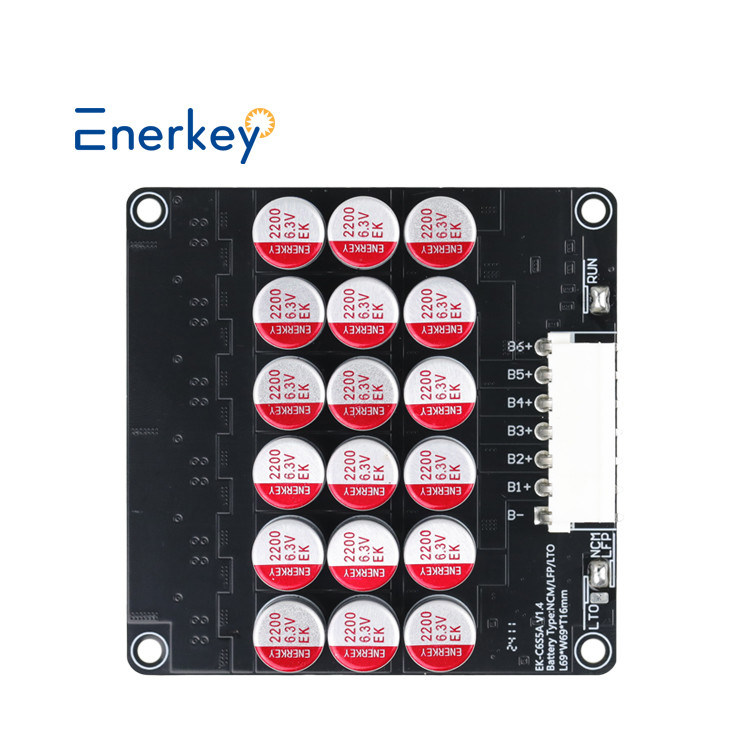

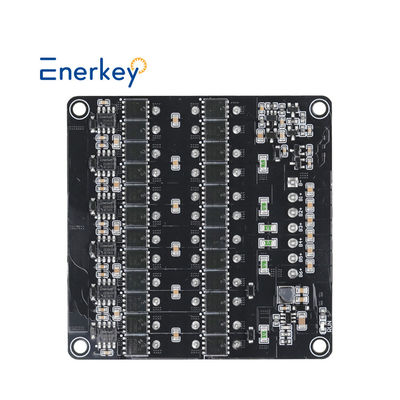

EnerKey BMS équilibreur actif 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 équilibreur équilibreur condensateur
Modèle de produit	Le numéro de série est le numéro de série.	Le numéro de série est le numéro de série de l'appareil.	Le numéro de série est le numéro de série.
Chaînes de produits	6S	7S	8S
Des cordes appropriées	4 à 6S	5 à 7S	6 à 8S
ProduitTaille (en mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Poids avec boîte	0.16kg	0.18kg	0.19kg
Type de batterie	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.
Capacité appropriée	30h à 300h
Précision de l'égalisation de la tension	5 mV (valeur typique)
Une cascade équilibrée	Prise en charge de la cascade équilibrée pour les batteries, par exemple, elle peut cascade pour 11S, 24S, 36S, 48S....et ainsi de suite
Plage de collecte de la tension d'une seule cellule	La version NCM/LFP: 2,7 V à 4,2 V
	Version LTO: 1,8-4,2 V
La sous-tension protège la tension de sommeil	La version NCM/LFP < 2,7 V
	Version LTO < 1,8 V
Sous protection contre la tension Commencez à équilibrer la tension	La version NCM/LFP est de 2,835 V.
	Version LTO: 1,89 V
Méthode d'équilibre	L'architecture équilibrée est brevetée (brevet no.: ZL 2019 1 1259513.3) Métode du condensateur adapté, l'ensemble de la batterie est équilibré en même temps. Vous pouvez ajouter un interrupteur pour activer ou désactiver manuellement l'équilibrage.
Courant d'équilibre	0.1V Pression différentielle 1A Courant équilibré
	la pression différentielle est proportionnelle au courant d'équilibrage,
	le courant de fonctionnement maximal autorisé est de 5,5 A
Énergie externe	Pas besoin d'une source d'alimentation externe
	en s'appuyant sur le transfert d'énergie interne de la batterie pour atteindre l'équilibrage.
Courant de fonctionnement silencieux	7mA, la chaîne totale absorbe de l'énergie
Courant de veille en veille	0.1mA (valeur typique)
Température de fonctionnement	-20°C à +60°C





Liste d'emballage

 Connexion par câble

Un seul EK-C6S5A prend en charge l'utilisation de batteries à 4 et 5 et 6 cordes.

EK-C6S5A prend en charge les batteries en cascade.

REMARQUE:Comme le montre la figure ci-dessus,il peut exister plusieurs fins communes d'échange d'énergie afin que l'efficacité de l'équilibre soit plus élevée;Il est également possible d'utiliser une seule extrémité commune de l'échange d'énergie à la jonction de deux modules..Les autres pieds libres sont suspendus, et il est préférable de répartir le nombre de cordes également sur chaque planche.Si vous avez besoin du diagramme de cascade pour plus de cordes, veuillez contacter notre service en ligne,Merci.

 Questions fréquentes

Pourquoi t'avons-nous choisi?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de soutien technique solide.

* Les produits ont passé la certification FCC, CE, ROHS et autres normes internationales.

* Nous pouvons vous fournir le prix d'usine, bienvenue à visiter notre usine et processus de production.

Q2. Quelle est votre gamme de produits (type)?

*Nous réalisons principalement des systèmes de gestion de batteries dans les domaines des batteries de puissance, des batteries de stockage d'énergie et des batteries grand public.

*Utilisé principalement pour les batteries LFP, Li-ino et LTO.

Q3: Comment puis-je savoir de quel type de matériau et de quel type est ma batterie?

*Veuillez regarder le corps de la batterie, si la tension normale de votre batterie montre 3,2 V, la batterie est LiFePo4.

*Si la tension normale de votre batterie est de 3,6 V ou 3,7 V, la batterie est une batterie Li-ion ou Lto.

Quatrième question: avez-vous des exigences minimales en matière de commande?

Peut-il être personnalisé? Quel est le délai pour les échantillons et les lots?

*Notre quantité minimale de commande est de 1 pièce, la personnalisation ODM est disponible.

* 1 à 3 jours pour les échantillons existants, 3 à 10 jours pour les échantillons personnalisés.

Q5: Et si je ne peux pas l'utiliser?

*Les produits réguliers ont des vidéos d'instruction, Nous pouvons également soutenir les conseils en ligne des appels vidéo des ingénieurs.

Quelles sont vos conditions de paiement?

*Nous acceptons le paiement par virement bancaire et en espèces, tous négociables.

Q7.Comment garantissez-vous la qualité?

* Tous nos produits sont soumis à des tests de laboratoire professionnels à 100%, ainsi qu'à des tests de vieillissement répétés.

* A obtenu la certification FCC, CE, ROHS et autres normes internationales.

* Fournir un service de garantie après vente de 3 ans.

Q8. Comment choisir un BMS adapté à notre batterie?

*En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service à la clientèle et nous vous le fournirons équipé du système de gestion de la batterie le plus approprié.
