Accessoires: câble d'équilibre + alimentation électrique

Prise en charge de la connexion en cascade



Version spéciale

C'est un égaliseur, il pourrait équilibrer la différence de tension entre les séries de batteries pour rendre les batteries plus durables, et la durée de vie de la batterie serait plus longue,
Ce n'est pas un BMS, donc il n'a pas la protection contre la surtension, le sur courant et la sur décharge, mais il peut travailler avec le BMS ensemble,
Il convient aux batteries Li-ion et LiFePo4, peut être utilisé avec n'importe quelle capacité de batteries,
En raison du courant d'équilibre est fixe, donc le temps d'équilibre pour la grande capacité de la batterie est lente, et pour la batterie de petite capacité est rapide



Description du produit

Le produit prend en charge Android et IOS!Nom de l'application "Enerkey"

La LED bleue est l'indicateur de l'état du véhicule: LED allumée en permanence --- connectée; LED clignote --- déconnectée

LED rouge est l'indicateur de l'état de défaillance: LED allumée en permanence --- Faute interne; LED clignote --- Détection de la batterie échouée

LED verte est un indicateur de l'état de fonctionnement: LED allumée en permanence --- Équilibrage terminé; LED clignote --- Équilibrage activé

Attention: si vous n'avez pas de fondation électronique, ne l'achetez pas, de peur que le produit ne brûle et ne vous coûte de l'argent!

Série adaptée par défaut: 2s~24S (il a besoin d'une alimentation en courant continu externe si la tension de la batterie est inférieure à 20V-100V)
Si vous voulez vous connecter à 4s ~ 9s, s'il vous plaît ajouter une alimentation en courant continu supplémentaire pour travailler

Convient: les batteries: NCM/LFP/LTO étaient toutes compatibles La gamme d'alimentation électrique convient à la série

La tension totale de la batterie est supérieure à 30V

Protection contre les sous-tensions Voltage inactif: personnaliser sur APP: 1,5 à 4,2 V

Courant de travail statique: équilibre fermé ~ 10mA, équilibre ouvert: 25mA Taille ((MM): L156*W144*T28

Condition de travail: 120 à 55°C

Pas besoin d'alimentation externe, basée sur le transfert d'énergie interne de la batterie pour atteindre l'équilibre du groupe entier





Paramètres techniques

Modèle de produit	10A Équilibreur actif intelligent pour 2-24 (EK-24S10EB)
Type de batterie pris en charge	Le produit doit être présenté à l'autorité compétente.
Plage de collecte de la tension d'une seule cellule	1.5V à 4,5V
La sous-tension protège la tension de sommeil	APP peut être personnalisé Paramètres:10,5-4,2 V
Méthode d'équilibre	Transfert par canal unique en temps partagé, transfert d'énergie de point à point
Protection contre les accidents	Pouvoir de détection/protection de la perturbation
Courant d'équilibre	APP peut être personnalisé Paramètres: 1A~10A
Si une alimentation externe est requise	L'alimentation électrique externe 24V à 100V ((precision ±1mV) Alimenté par batterie (précision ±3mV)
Précision de l'égalisation de la tension	APP peut être personnalisé Paramètres :1mV(TYP)
Fil en cascade	Le soutien
Fonction de détection de panne d'alimentation	Le soutien
Fonction de protection du fil incorrecte	Le soutien
Fonction d'alarme de défaut	Le soutien
Le bruit de bruit	APP peut être personnalisé Paramètres
Dissipation de puissance	À l'équilibre ≤ 1 W, à l'arrêt de l'équilibre ≤ 0,5 W
Température de fonctionnement	-20°C à +55°C
Application du projet	Jouets électriques, voiture/vélo à équilibre électrique

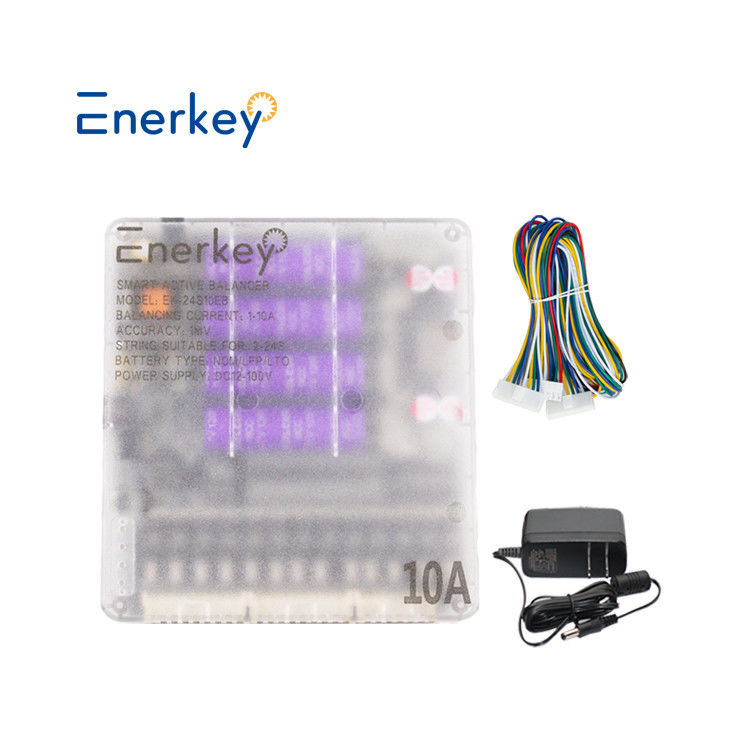

Liste d'emballage





 Manuel d' utilisation

Diagramme de câblage

L'utilisation de l'alimentation par batterie ou l'alimentation par adaptateur CC, sa méthode de câblage est la même, seulement les deux différences suivantes:
1 support d'alimentation par batterie 4S-24S, précision d'équilibrage de tension ±3mV;
L'adaptateur à courant continu 2S-24S, précision d'équilibrage de tension ±1mV. La figure suivante montre comment installer et connecter la batterie 24S:

L'EK-24S10EB prend en charge l'utilisation en cascade, et au moins une batterie entre chaque deux égalisateurs est la " fin commune de l'échange d'énergie ".Ce qui suit utilise le 36S comme exemple pour décrire comment installer et connecter des câbles:

Attention!
1Lorsqu'ils sont utilisés en cascade, il y a au moins une "exchange d'énergie commune" entre les deux équalisateurs.

2.Lors de l'utilisation en cascade, veuillez vérifier si le câblage est incorrect à plusieurs reprises.Si vous ne pouvez pas l'utiliser après la connexion, veuillez contacter le personnel après-vente pour consulter le schéma de cascade correspondant.



 Questions fréquentes

Pourquoi t'avons-nous choisi?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de soutien technique solide.

* Les produits ont passé la certification FCC, CE, ROHS et autres normes internationales.

* Nous pouvons vous fournir le prix d'usine, bienvenue à visiter notre usine et processus de production.

Q2. Quelle est votre gamme de produits (type)?

*Nous réalisons principalement des systèmes de gestion de batteries dans les domaines des batteries de puissance, des batteries de stockage d'énergie et des batteries grand public.

*Utilisé principalement pour les batteries LFP, Li-ino et LTO.

Q3: Comment puis-je savoir de quel type de matériau et de quel type est ma batterie?

*Veuillez regarder le corps de la batterie, si la tension normale de votre batterie montre 3,2 V, la batterie est LiFePo4.

*Si la tension normale de votre batterie est de 3,6 V ou 3,7 V, la batterie est une batterie Li-ion ou Lto.

Quatrième question: avez-vous des exigences minimales en matière de commande?

Peut-il être personnalisé? Quel est le délai pour les échantillons et les lots?

*Notre quantité minimale de commande est de 1 pièce, la personnalisation ODM est disponible.

* 1 à 3 jours pour les échantillons existants, 3 à 10 jours pour les échantillons personnalisés.

Q5: Et si je ne peux pas l'utiliser?

*Les produits réguliers ont des vidéos d'instruction, Nous pouvons également soutenir les conseils en ligne des appels vidéo des ingénieurs.

Quelles sont vos conditions de paiement?

*Nous acceptons le paiement par virement bancaire et en espèces, tous négociables.

Q7.Comment garantissez-vous la qualité?

* Tous nos produits sont soumis à des tests de laboratoire professionnels à 100%, ainsi qu'à des tests de vieillissement répétés.

* A obtenu la certification FCC, CE, ROHS et autres normes internationales.

* Fournir un service de garantie après vente de 3 ans.

Q8. Comment choisir un BMS adapté à notre batterie?

*En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service à la clientèle et nous vous le fournirons équipé du système de gestion de la batterie le plus approprié.

Comment puis-je vous contacter?

*Nous avons un service en ligne 7x24 heures, veuillez nous laisser un message en ligne.

*Vous pouvez également nous contacter par e-mail, WhatsApp, WeChat, etc. Nous sommes très heureux de travailler avec vous.
