Caractéristiques:

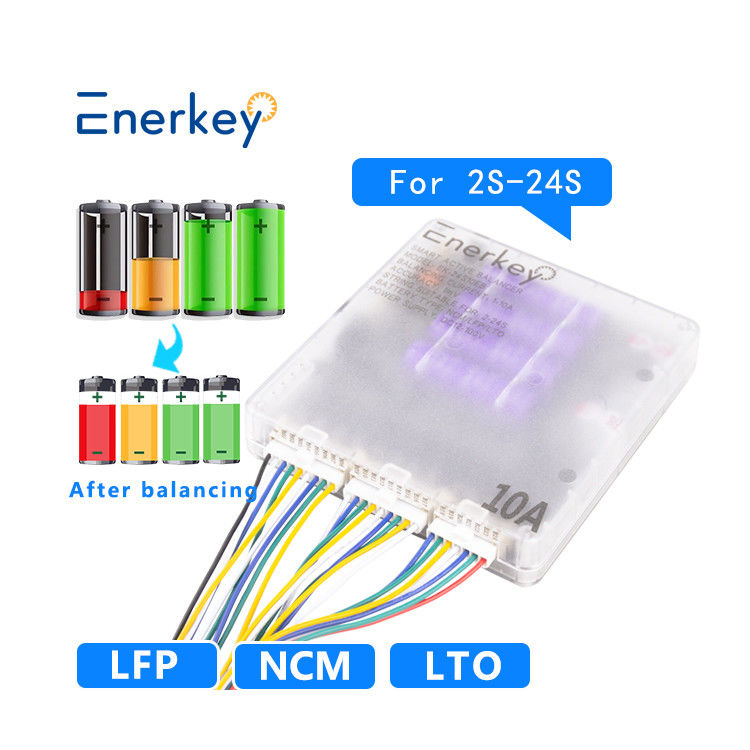

Numéro de chaîne applicable: 2S-24S

En cascade: en cascade de soutien

Les dimensions limites: L156 x W144 x T28 (mm)

Poids (hors emballage) :960g

Protection inverse: prend en charge la puissance de désordre lors de la détection/protection

Énergie extérieure: 12 à 120 V CC

Type de batterie de support: batterie au lithium ternaire (NCM) /batterie au lithium phosphate de fer (LFP) /batterie au lithium titanate (LTO)

Plage de fonctionnement de la tension individuelle: 1,5 V à 4,5 V

Sous la protection de tension, la tension de sommeil peut être personnalisée par APP: 1.5-4.2V

La méthode d'équilibre implique le partage du temps, le transfert d'un seul canal et le transfert d'énergie de point à point.

Le courant de compensation peut être personnalisé par APP: 1A~10A

La précision d'équilibrage de tension peut être personnalisée par APP: 1mV (valeur typique)



Avez-vous besoin d'une alimentation externe qui peut être alimentée par une batterie (avec une précision de 3mV) et une alimentation externe (avec une précision de 1mV)

Fonction de détection des pannes d'alimentation: prend en charge la détection des pannes d'alimentation

Fonction de protection contre le mauvais fil: prend en charge la fonction de protection contre le mauvais fil

La fonction d'alarme de défaillance: prend en charge la fonction d'alarme de défaillance

Buzzer peut être personnalisé via les paramètres APP

Consommation d'énergie ≈ 1 W lorsque le système de compensation est allumé, ≈ 0,5 W lorsque le système de compensation est éteint

Température de l'environnement de travail de -20 ° à +45 °





Paramètres techniques

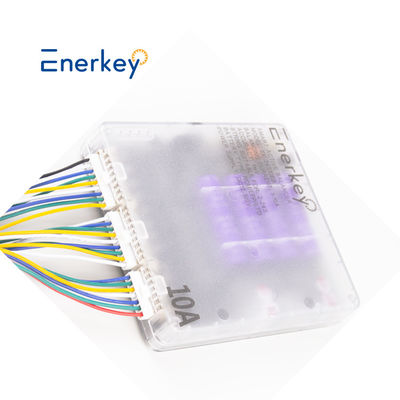

Modèle de produit	10A Équilibreur actif intelligent pour 2-24 (EK-24S10EB)
Type de batterie pris en charge	Le produit doit être présenté à l'autorité compétente.
Plage de collecte de la tension d'une seule cellule	1.5V à 4,5V
La sous-tension protège la tension de sommeil	APP peut être personnalisé Paramètres:10,5-4,2 V
Méthode d'équilibre	Transfert par canal unique en temps partagé, transfert d'énergie de point à point
Protection contre les accidents	Pouvoir de détection/protection de la perturbation
Courant d'équilibre	APP peut être personnalisé Paramètres: 1A~10A
Si une alimentation externe est requise	L'alimentation électrique externe 24V à 100V ((precision ±1mV) Alimenté par batterie (précision ±3mV)
Précision de l'égalisation de la tension	APP peut être personnalisé Paramètres :1mV(TYP)
Fil en cascade	Le soutien
Fonction de détection de panne d'alimentation	Le soutien
Fonction de protection du fil incorrecte	Le soutien
Fonction d'alarme de défaut	Le soutien
Le bruit de bruit	APP peut être personnalisé Paramètres
Dissipation de puissance	À l'équilibre ≤ 1 W, à l'arrêt de l'équilibre ≤ 0,5 W
Température de fonctionnement	-20°C à +55°C
Application du projet	Jouets électriques, voiture/vélo à équilibre électrique



Liste d'emballage





 Manuel d' utilisation

Diagramme de câblage

L'utilisation de l'alimentation par batterie ou l'alimentation par adaptateur CC, sa méthode de câblage est la même, seulement les deux différences suivantes:
1 support d'alimentation par batterie 4S-24S, précision d'équilibrage de tension ±3mV;
L'adaptateur à courant continu 2S-24S, précision d'équilibrage de tension ±1mV. La figure suivante montre comment installer et connecter la batterie 24S:

L'EK-24S10EB prend en charge l'utilisation en cascade, et au moins une batterie entre chaque deux égalisateurs est la " fin commune de l'échange d'énergie ".Ce qui suit utilise le 36S comme exemple pour décrire comment installer et connecter des câbles:

Attention!
1Lorsqu'ils sont utilisés en cascade, il y a au moins une "exchange d'énergie commune" entre les deux équalisateurs.

2.Lors de l'utilisation en cascade, veuillez vérifier si le câblage est incorrect à plusieurs reprises.Si vous ne pouvez pas l'utiliser après la connexion, veuillez contacter le personnel après-vente pour consulter le schéma de cascade correspondant.
