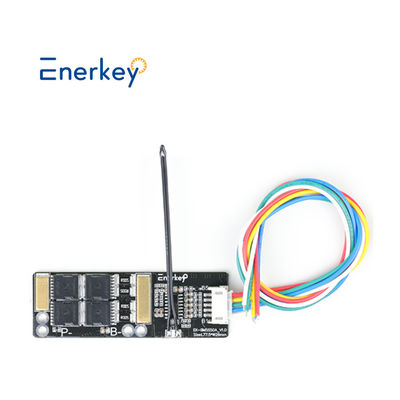

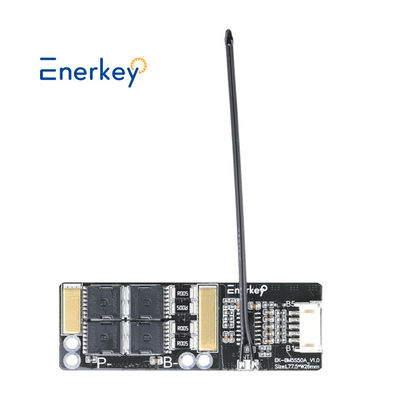

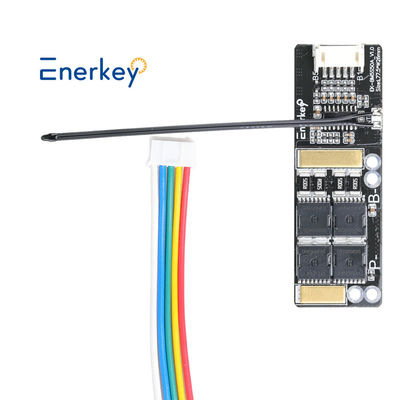

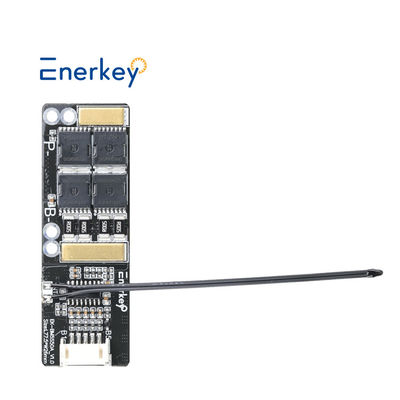

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique

Nom De Marque:	Enerkey
Numéro De Modèle:	Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Nombre De Pièces:	50pieces
Prix:	$6.29-$6.69
Détails De L'emballage:	Boîte de papier solide + mousse EVA
Conditions De Paiement:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Shenzhen, en Chine

Certification:

ISO9001/CE/ROHS

Nom du produit:

BMS à batterie au lithium 5S 50A avec NTC

Épaisseur du cuivre:

Application du projet:

Énergie extérieure et scooter

Épaisseur du panneau:

1.6 mm

Type de batterie:

Batterie au lithium ternaire

Plage de tension de fonctionnement admissible:

0 à 30 V

Courant de décharge nominalcourant:

Le véhicule doit être équipé d'un système de contrôle de la circulation.

Courant de démarrage maximal:

Utilisé pour:

Tableau de protection des batteries au lithium

Longueur du NTC:

60 mm ((Peut être plus long)

Matériau de base:

Finition de surface:

HASL sans plomb

Taille du produit:

L77.5xW26xT7.3 mm

Poids avec emballage:

0.025kg

Capacité d'approvisionnement:

1000000 pièces par jour

Mettre en évidence:

Plaque de protection de la batterie au lithium-ion FR-4

Batterie au lithium ternaire électronique automobile BMS

Batterie au lithium ternaire BMS 5S

Description de produit

Description du produit

Nous avons un processus complet de personnalisation, de conception, de test, de production de masse et de vente.qui peut personnaliser les cartes PCB de protection des batteries lithium-ion avec CANBUS, RS485 et autres interfaces de communication.

Si vous avez des exigences de haute tension, vous pouvez également personnaliser notre BMS matériel avec relais.bicyclettes électriques, scooters électriques, système de gestion de la batterie des motos électriques BMS, batterie des véhicules électriques EV BMS, etc.

Nom de l'entreprise:
1. Veuillez sélectionner le panneau de protection approprié en fonction du type de batterie et de la connexion en série. Le panneau de protection de numéro de série différent ne peut pas être utilisé universellement.La carte de protection peut changer le numéro de série de la batterie par sauteur. Voir l'illustration de l'ajustement des paramètres pour plus de détails.
2Avant d'installer le panneau de protection, la batterie doit être bien assortie et les batteries anciennes et nouvelles ne doivent pas être mélangées.
3. S'il vous plaît retirer le câble avant le câblage, et connecter tous les fils, puis confirmer que le câblage est correct avant de brancher le câble.le schéma de câblage de commande est progressivement connecté à partir du pôle négatif de la batteriePour l'épaisseur de la ligne, veuillez sélectionner le fil carré approprié en fonction de la valeur réelle du courant de charge.
4Lorsque le courant de travail est trop élevé, veuillez ajouter de l'étain à la partie en conserve de l'avant et de l'arrière du panneau de protection.ou épaissir le fil de cuivre pour augmenter la capacité de surcourant du circuit impriméSinon, la peau de cuivre sur la carte de circuit imprimé sera dirigée vers le courant en raison d'un courant excessif.
5, besoin de fonction de protection de la température, vous devez ajouter une résistance NTC 10K (voir la description).
6Si le courant de démarrage instantané de charge est très grand et conduit à une mauvaise protection, il est possible de le remplacer par un courant de démarrage.vous pouvez sélectionner le délai de protection secondaire pour réduire l'apparition de fausses protections.

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 0

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 1

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 2

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 3

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 4

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 5

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 6

Paramètres techniques

Enerkey batterie au lithium PConseil de rotation (Le débit de l'appareil est de l'ordre de:PourPanneaux solaires photovoltaïques et système de stockage d'énergie industriel et domestique et voiture électrique et scooter et moto
Modèle de produit	Pour les véhicules à moteur électrique:	Pour les véhicules à moteur électrique
Approprié bcordes artérielles	3S/4S	5S
Taille du produit ((mm)	L77.5 x W26 x T7.3	L77.5 x W26 x T7.3
Poids avec boîte	00,02 kg	0.025kg
Fonction spécifique	NTC (option)
Type de batterie approprié	Lithium ((NCM)
Courant de décharge nominal	Type 40A / Maximum 50A
Voltage de fonctionnement nominal B+B-	30 V maximum
Courant de démarrage maximal	Type 60A
P+P- entrée résister à la tension	40 V maximum
Valeur de protection contre les surtensions	Pas limité
Voltage de détection de charge	Min 4.2V / type 4.225V / maximum 4.25V
Temps de retard de détection de charge	Min 0,5S / type 1S / max 1,3S
Voltage de décharge	Min 4.0V / type 4.005V / maximum 4.05V
Voltage de détection de décharge	Min 2.65V / type 2.7V / max 2.75V
Temps de retard de détection des décharges	Min 20ms / type 100ms / max 150ms
Voltage de décharge	Min 2.85V / type 2.95V / max 3.05V
Conditions relatives à la protection contre le levage	Déconnexion de la charge externe ou auto-récupération de la charge
Voltage de détection de surcourant	Type 0,1V
Courant de protection contre les surtensions	Min 75A / type 80A / max 85A
Temps de protection contre les surtensions	Min 0.7S / type 1S / max 1.3S
Conditions relatives à la protection contre le levage	Déconnexion de la charge externe ou auto-récupération de la charge
Courant de protection contre le court-circuit	Type 80A
Temps de retard de détection	Min 150μS / type 250μS / max 400μS
Conditions relatives à la protection contre le levage	Déconnexion de la charge externe ou auto-récupération de la charge
Résistance du circuit principal à l'état actif	Type 9mΩ / Maximum 10mΩ
Consommation normale de courant de fonctionnement	Type 10μA / maximum 15μA
Consommation courante pendant le sommeil	Maximum de 2,5 μA
Température de fonctionnement	-40°C à +85°C

Taille $ Liste d'emballage

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 7

Diagramme du fil

FR-4 Panneau de protection de la batterie au lithium Ternary Batterie au lithium BMS 5S Pour voiture électronique 8

Précautions concernant le câblage:
1L'installation du panneau de protection nécessite une certaine connaissance électronique technique.
2. Lorsque le câblage, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, puis insérer la plaque de protection.
3La connexion entre le terminal de la batterie B- et le terminal du panneau de protection B- doit être courte et épaisse.Sinon, le panneau de protection se chargera et se déchargera à l'avance et fonctionnera mal..

4Vous devez utiliser des fils épais pour le câblage P+/P. Les fils trop fins et trop longs brûlent la carte!

Questions fréquentes

Pourquoi t'avons-nous choisi?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de soutien technique solide.

* Les produits ont passé la certification FCC, CE, ROHS et autres normes internationales.

* Nous pouvons vous fournir le prix d'usine, bienvenue à visiter notre usine et processus de production.

Q2. Quelle est votre gamme de produits (type)?

*Nous réalisons principalement des systèmes de gestion de batteries dans les domaines des batteries de puissance, des batteries de stockage d'énergie et des batteries grand public.

*Utilisé principalement pour les batteries LFP, Li-ino et LTO.

Q3: Comment puis-je savoir de quel type de matériau et de quel type est ma batterie?

*Veuillez regarder le corps de la batterie, si la tension normale de votre batterie montre 3,2 V, la batterie est LiFePo4.

*Si la tension normale de votre batterie est de 3,6 V ou 3,7 V, la batterie est une batterie Li-ion ou Lto.

Quatrième question: avez-vous des exigences minimales en matière de commande?

Peut-il être personnalisé? Quel est le délai pour les échantillons et les lots?

*Notre quantité minimale de commande est de 1 pièce, la personnalisation ODM est disponible.

* 1 à 3 jours pour les échantillons existants, 3 à 10 jours pour les échantillons personnalisés.

Q5: Et si je ne peux pas l'utiliser?

*Les produits réguliers ont des vidéos d'instruction, Nous pouvons également soutenir les conseils en ligne des appels vidéo des ingénieurs.

Quelles sont vos conditions de paiement?

*Nous acceptons le paiement par virement bancaire et en espèces, tous négociables.

Q7.Comment garantissez-vous la qualité?

* Tous nos produits sont soumis à des tests de laboratoire professionnels à 100%, ainsi qu'à des tests de vieillissement répétés.

* A obtenu la certification FCC, CE, ROHS et autres normes internationales.

* Fournir un service de garantie après vente de 3 ans.

Q8. Comment choisir un BMS adapté à notre batterie?

*En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service à la clientèle et nous vous le fournirons équipé du système de gestion de la batterie le plus approprié.

Comment puis-je vous contacter?

*Nous avons un service en ligne 7x24 heures, veuillez nous laisser un message en ligne.

*Vous pouvez également nous contacter par e-mail, WhatsApp, WeChat, etc. Nous sommes très heureux de travailler avec vous.

Nous sommes le fabricant de source, nous avons notre propre marque pour "EnerKey",Nous pouvons personnaliser le produit comme votre exigence ((Voltage, fil,etc).

Nous pouvons vous fournir un prix compétitif sur le marché si vous avez une commande en vrac, S'il vous plaîtN'hésitez pas à nous contacter..

Pour les téléphones mobiles et WhatsApp et Wechat:+86 15387469240;Votre adresse électronique: Le gouvernement a décidé d'adopter une nouvelle loi.
