L'équilibrage est l'un des aspects les plus importants des batteries lithium-ion, car les batteries lithium-ion contiennent plusieurs groupes de cellules en parallèle et en série.Les cellules parallèles sont capables de transférer de l'énergie entre elles et de maintenir un équilibre, mais les cellules de série ne peuvent pas le faire.

Dans un scénario idéal, vous n'auriez pas à vous soucier de l'équilibre parce que les cellules sont toutes les mêmes de toute façon.

En réalité, cependant, des variations dans le procédé de fabrication et d'autres facteurs provoqueront un déséquilibre même des batteries aux cellules parfaitement assorties.

L'équilibrage actif est capable de redistribuer l'énergie entre les groupes de série d'une batterie afin de garantir qu'ils ont tous le même état de charge.Ceci est fait avec un circuit sophistiqué qui est capable de se connecter au groupe de cellules de plus haute tension, enlever l'excès d'énergie,

connecter à un groupe de cellules de basse tension, et ensuite transférer l'énergie stockée à eux pour les ramener en équilibre.l'équilibrage actif est l'approche la plus précise et la plus rapide de l'équilibrage de la batterie.

En revanche, l'équilibrage passif repose sur la loi d'Ohm et les caractéristiques naturelles de la cellule et de la résistance d'équilibre pour amener les cellules au même état de charge.Cette méthode fonctionne en brûlant littéralement l'excès d'énergie dans les groupes de cellules de plus haute tension,

L'équilibrage passif est généralement moins précis et plus lent que l'équilibrage actif et, dans les cas où les groupes cellulaires sont significativement déséquilibrés,le courant d'équilibre passif faible et lent peut être totalement incapable de ramener la batterie à l'équilibre.



Paramètres techniques

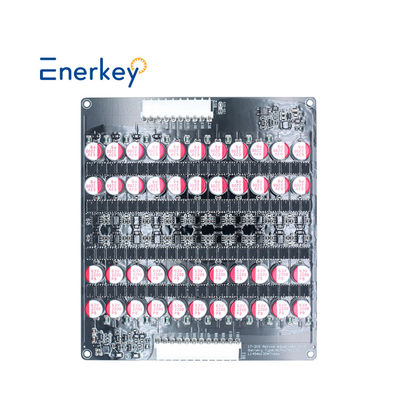

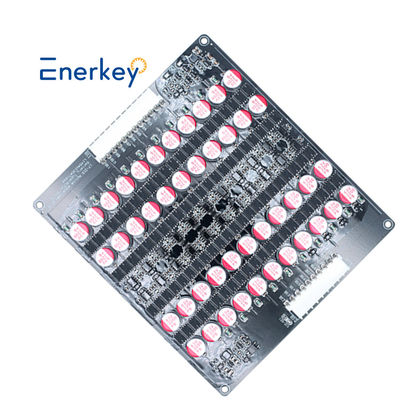

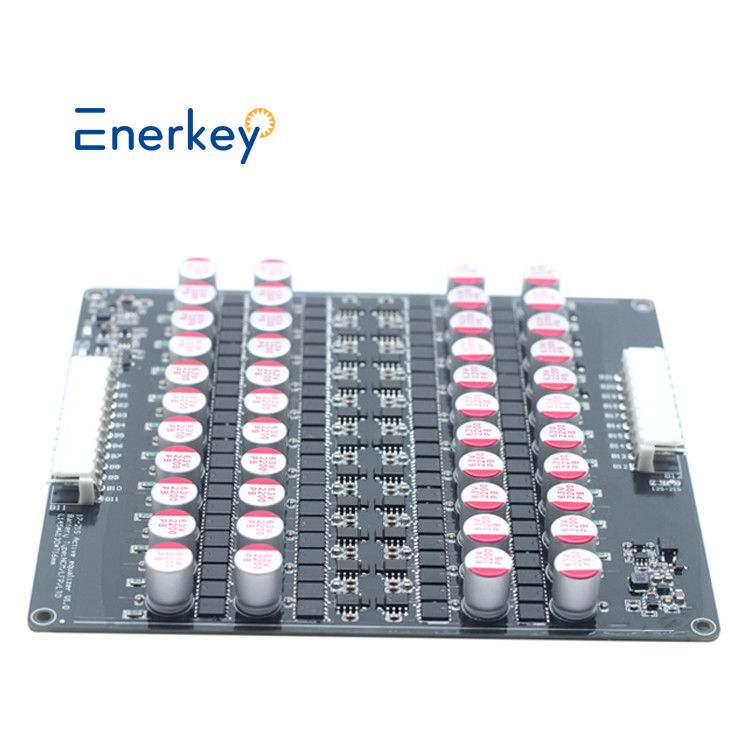

EnerKey BMS équilibreur actif 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 équilibreur équilibreur condensateur
Modèle de produit	Le nombre de points de contrôle est le suivant:	Les données de référence doivent être fournies à l'autorité compétente.	Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Chaînes de produits	16S	17S	21S
Des cordes appropriées	12 à 16S	13 à 17S	17 à 21S
ProduitTaille (en mm)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Poids avec boîte	0.32kg	0.33kg	0.39kg
Type de batterie	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.
Capacité appropriée	30h à 300h
Précision de l'égalisation de la tension	5 mV (valeur typique)
Une cascade équilibrée	Prise en charge de la cascade équilibrée pour les batteries, par exemple, elle peut cascade pour 11S, 24S, 36S, 48S....et ainsi de suite
Plage de collecte de la tension d'une seule cellule	La version NCM/LFP: 2,7 V à 4,2 V
	Version LTO: 1,8-4,2 V
La sous-tension protège la tension de sommeil	La version NCM/LFP < 2,7 V
	Version LTO < 1,8 V
Sous protection contre la tension Commencez à équilibrer la tension	La version NCM/LFP est de 2,835 V.
	Version LTO: 1,89 V
Méthode d'équilibre	L'architecture équilibrée est brevetée (brevet no.: ZL 2019 1 1259513.3) Métode du condensateur adapté, l'ensemble de la batterie est équilibré en même temps. Vous pouvez ajouter un interrupteur pour activer ou désactiver manuellement l'équilibrage.
Courant d'équilibre	0.1V Pression différentielle 1A Courant équilibré
	la pression différentielle est proportionnelle au courant d'équilibrage,
	le courant de fonctionnement maximal autorisé est de 5,5 A
Énergie externe	Pas besoin d'une source d'alimentation externe
	en s'appuyant sur le transfert d'énergie interne de la batterie pour atteindre l'équilibrage.
Courant de fonctionnement silencieux	7mA, la chaîne totale absorbe de l'énergie
Courant de veille en veille	0.1mA (valeur typique)
Température de fonctionnement	-20°C à +60°C





Liste d'emballage

 Connexion par câble

Un seul EK-C21S5A prend en charge l'utilisation de paquets de batteries à cordes 17 et 18 et 19 et 20 et 21.

L'EK-C21S5A prend en charge les batteries en cascade.

REMARQUE:Comme le montre la figure ci-dessus,il peut exister plusieurs fins communes d'échange d'énergie afin que l'efficacité de l'équilibre soit plus élevée;Il est également possible d'utiliser une seule extrémité commune de l'échange d'énergie à la jonction de deux modules..

Les autres pieds libres sont suspendus, et il est préférable de répartir le nombre de cordes également sur chaque planche. Si vous avez besoin du diagramme de cascade pour plus de cordes, veuillez contacter notre service en ligne, Merci.
