Les batteries lithium-ion ont une très large gamme d'applications. Elles peuvent alimenter de petits appareils électroniques tels que des montres intelligentes à de plus grands véhicules électriques.Ils sont livrés dans des emballages différents et dans des paquets de batteries.,

Même lorsque la tension de chaque cellule dépasse de quelques milli-volts 4,2 V, elle peut entraîner une fuite thermique et faire exploser la cellule.les déséquilibres de la cellule empêchent l'utilisation de la batterie à sa pleine capacitéCela diminue la durée de vie de la batterie.

Les cellules individuelles de la batterie doivent être équilibrées régulièrement afin de réduire au minimum les déséquilibres et d'assurer une bonne durée de vie de la batterie.Le processus d'équilibrage des charges individuelles de la cellule en mesurant l'état de charge de la cellule (SoC) et sa tension dans une batterie est connu sous le nom d'équilibrage de cellule.



Ce document détaille une technique d'équilibrage de cellules actives qui utilise un convertisseur buck pour équilibrer une batterie en série de cellules lithium-ion.Un convertisseur buck avec une paire de commutateurs MOSFET pour chaque cellule,

l'un allumé pour charger la cellule et l'autre allumé pendant la décharge de la cellule est utilisé dans cette expérience.Un modèle algorithmique adapté aux systèmes de batteries reconfigurables qui mesure les tensions des cellules individuelles et est développé pour équilibrer un ensemble de cellules de batteries Li-ion connectées en série.

Le modèle développé est simulé à l'aide de MATLAB pour vérifier ses performances.02% est détecté par l'algorithme pour initier la fonction d'équilibrage.

Cet équilibrage prend 275 ms pour équilibrer trois batteries de 3,7 V et le modèle répond donc plus rapidement.Les résultats montrent que cette méthode peut s'adapter pour obtenir des performances satisfaisantes dans une période d'égalisation limitée..





Paramètres techniques

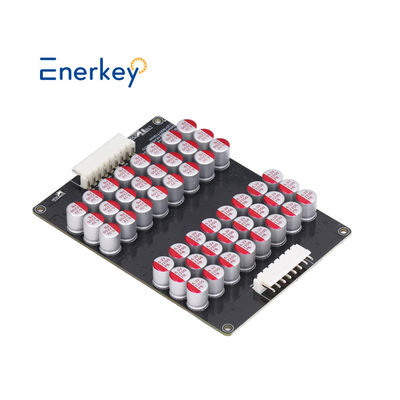

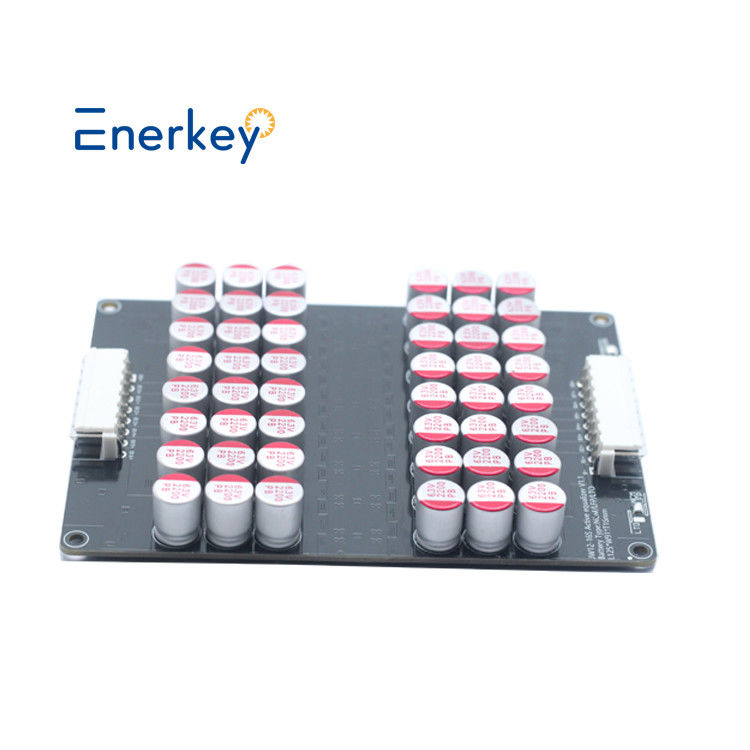

EnerKey BMS équilibreur actif 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 équilibreur équilibreur condensateur
Modèle de produit	Le nombre de points de contrôle est le suivant:	Les données de référence doivent être fournies à l'autorité compétente.	Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Chaînes de produits	16S	17S	21S
Des cordes appropriées	12 à 16S	13 à 17S	17 à 21S
ProduitTaille (en mm)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Poids avec boîte	0.32kg	0.33kg	0.39kg
Type de batterie	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.
Capacité appropriée	30h à 300h
Précision de l'égalisation de la tension	5 mV (valeur typique)
Une cascade équilibrée	Prise en charge de la cascade équilibrée pour les batteries, par exemple, elle peut cascade pour 11S, 24S, 36S, 48S....et ainsi de suite
Plage de collecte de la tension d'une seule cellule	La version NCM/LFP: 2,7 V à 4,2 V
	Version LTO: 1,8-4,2 V
La sous-tension protège la tension de sommeil	La version NCM/LFP < 2,7 V
	Version LTO < 1,8 V
Sous protection contre la tension Commencez à équilibrer la tension	La version NCM/LFP est de 2,835 V.
	Version LTO: 1,89 V
Méthode d'équilibre	L'architecture équilibrée est brevetée (brevet no.: ZL 2019 1 1259513.3) Métode du condensateur adapté, l'ensemble de la batterie est équilibré en même temps. Vous pouvez ajouter un interrupteur pour activer ou désactiver manuellement l'équilibrage.
Courant d'équilibre	0.1V Pression différentielle 1A Courant équilibré
	la pression différentielle est proportionnelle au courant d'équilibrage,
	le courant de fonctionnement maximal autorisé est de 5,5 A
Énergie externe	Pas besoin d'une source d'alimentation externe
	en s'appuyant sur le transfert d'énergie interne de la batterie pour atteindre l'équilibrage.
Courant de fonctionnement silencieux	7mA, la chaîne totale absorbe de l'énergie
Courant de veille en veille	0.1mA (valeur typique)
Température de fonctionnement	-20°C à +60°C





Liste d'emballage



 Connexion par câble

Un seul EK-C16S5A prend en charge l'utilisation de batteries de 12 et 13 et 14 et 15 et 16 cordes.



L'EK-C16S5A prend en charge les batteries en cascade.

REMARQUE:Comme le montre la figure ci-dessus,il peut exister plusieurs fins communes d'échange d'énergie afin que l'efficacité de l'équilibre soit plus élevée;Il est également possible d'utiliser une seule extrémité commune de l'échange d'énergie à la jonction de deux modules..

Les autres pieds libres sont suspendus, et il est préférable de répartir le nombre de cordes également sur chaque planche. Si vous avez besoin du diagramme de cascade pour plus de cordes, veuillez contacter notre service en ligne, Merci.

 Questions fréquentes

Pourquoi t'avons-nous choisi?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de soutien technique solide.

* Les produits ont passé la certification FCC, CE, ROHS et autres normes internationales.

* Nous pouvons vous fournir le prix d'usine, bienvenue à visiter notre usine et processus de production.

Q2. Quelle est votre gamme de produits (type)?

*Nous réalisons principalement des systèmes de gestion de batteries dans les domaines des batteries de puissance, des batteries de stockage d'énergie et des batteries grand public.

*Utilisé principalement pour les batteries LFP, Li-ino et LTO.

Q3: Comment puis-je savoir de quel type de matériau et de quel type est ma batterie?

*Veuillez regarder le corps de la batterie, si la tension normale de votre batterie montre 3,2 V, la batterie est LiFePo4.

*Si la tension normale de votre batterie est de 3,6 V ou 3,7 V, la batterie est une batterie Li-ion ou Lto.

Quatrième question: avez-vous des exigences minimales en matière de commande?

Peut-il être personnalisé? Quel est le délai pour les échantillons et les lots?

*Notre quantité minimale de commande est de 1 pièce, la personnalisation ODM est disponible.

* 1 à 3 jours pour les échantillons existants, 3 à 10 jours pour les échantillons personnalisés.

Q5: Et si je ne peux pas l'utiliser?

*Les produits réguliers ont des vidéos d'instruction, Nous pouvons également soutenir les conseils en ligne des appels vidéo des ingénieurs.

Quelles sont vos conditions de paiement?

*Nous acceptons le paiement par virement bancaire et en espèces, tous négociables.

Q7.Comment garantissez-vous la qualité?

* Tous nos produits sont soumis à des tests de laboratoire professionnels à 100%, ainsi qu'à des tests de vieillissement répétés.

* A obtenu la certification FCC, CE, ROHS et autres normes internationales.

* Fournir un service de garantie après vente de 3 ans.

Q8. Comment choisir un BMS adapté à notre batterie?

*En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service à la clientèle et nous vous le fournirons équipé du système de gestion de la batterie le plus approprié.
