1Voltage de fonctionnement: 2,7 V à 4,2 V, adapté à la batterie au lithium (Li-ion), à la batterie au lithium-fer phosphate (LiFePO4).
2Principe de fonctionnement: Transporteur de charge de transfert Flycap-condensateur, Balancer board est connecté à la batterie pour démarrer le travail d'équilibrage, en utilisant l'original tout neuf MOS ultra-faible résistance interne,PCB d'une épaisseur de cuivre de 2 OZ,

3. courant d'équilibre 0-5.5A, plus le courant de la batterie est équilibré Petit, réservé à la position de câblage du commutateur en veille, le courant de fonctionnement en mode veille d'arrêt de courant est inférieur à 0,1mA,et la précision de la tension d'équilibre est inférieure à 5mv!



Pendant la charge, la cellule la plus puissante déterminera la tension de coupure de l'ensemble du paquet.les cellules de faible capacité seront surchargées.

La surcharge et la surdécharge d'une seule cellule déprécient également les performances des autres cellules.L'équilibrage de la batterie LiFePO4 est nécessaire pour maintenir le niveau de performance de toutes les cellules et éviter une surcharge et une surdécharge.



Il existe plusieurs façons d'obtenir une fonction d'équilibrage actif pour les batteries LiFePO4.

Circuit à inducteur
Circuit à inducteur simple: Option de circuit d'équilibrage de cellules bon marché.
Circuit à inducteurs multiples: plus cher que le circuit à inducteur unique. Cependant, la vitesse d'équilibrage est plus rapide. Il a également une meilleure efficacité.
Circuit à base de transformateur
Circuit à transformateur unique: plus rapide que les circuits à inducteur.
Circuit à transformateurs multiples: équilibrage plus rapide des cellules.
Circuit à base de condensateur
Circuit à condensateur unique: Un circuit à condensateur unique utilise un condensateur pour l'ensemble de la batterie.En plus, il a besoin d'un système intelligent pour surveiller la fonction de commutation.
Circuit à condensateurs multiples: Il existe un certain nombre de condensateurs pour chaque cellule de batterie.Il n'y a pas besoin de capteurs et de commandes complexes.



Paramètres techniques

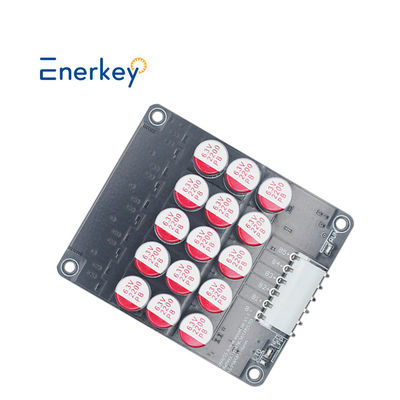

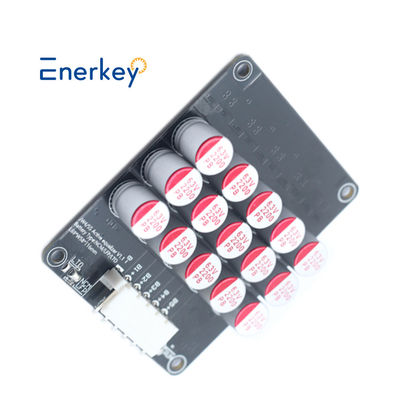

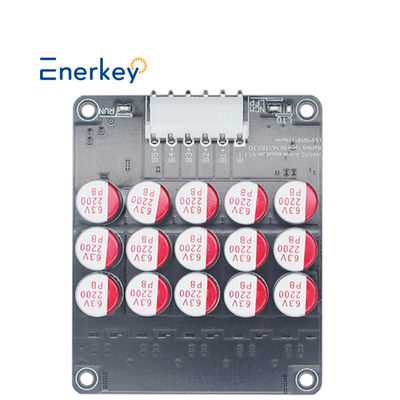

EnerKey BMS équilibreur actif 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 équilibreur équilibreur condensateur
Chaînes de produits	3S	4S	5S
Des cordes appropriées	3S	3 à 4S	4 à 5S
ProduitTaille (en mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Poids avec boîte	0.12kg	0.13kg	0.15kg
Type de batterie	Le montant de l'aide est calculé en fonction de l'expérience acquise.	Le montant de l'aide est calculé en fonction de l'expérience acquise.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.
Capacité appropriée	30h à 300h
Une cascade équilibrée	Prise en charge de la cascade équilibrée pour les batteries, par exemple, elle peut cascade pour 11S, 24S, 36S, 48S....et ainsi de suite
Plage de collecte de la tension d'une seule cellule	La version NCM/LFP: 2,7 V à 4,2 V
	Version LTO: 1,8-4,2 V
La sous-tension protège la tension de sommeil	La version NCM/LFP < 2,7 V
	Version LTO < 1,8 V
Méthode d'équilibre	L'architecture équilibrée est brevetée (brevet no.: ZL 2019 1 1259513.3) Métode du condensateur adapté, l'ensemble de la batterie est équilibré en même temps. Vous pouvez ajouter un interrupteur pour activer ou désactiver manuellement l'équilibrage.
Courant d'équilibre	0.1V Pression différentielle 1A Courant équilibré
	la pression différentielle est proportionnelle au courant d'équilibrage,
	le courant de fonctionnement maximal autorisé est de 5,5 A
Précision de l'égalisation de la tension	5 mV (valeur typique)
Énergie externe	Pas besoin d'une source d'alimentation externe
	en s'appuyant sur le transfert d'énergie interne de la batterie pour atteindre l'équilibrage.
Courant de fonctionnement silencieux	7mA, la chaîne totale absorbe de l'énergie
Courant de veille en veille	0.1mA (valeur typique)
Température de fonctionnement	-20°C à +60°C





Liste d'emballage

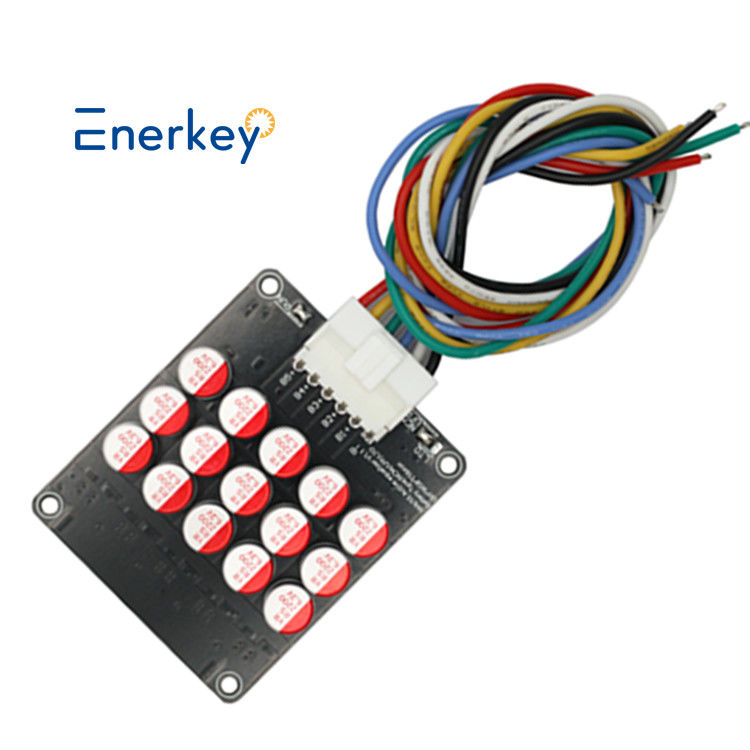

 Connexion par câble

Un EK-C5S5A unique prend en charge l'utilisation de batteries à 4 et 5 cordes.

L'EK-C5S5A prend en charge les batteries en cascade.

REMARQUE:Comme le montre la figure ci-dessus,il peut exister plusieurs fins communes d'échange d'énergie afin que l'efficacité de l'équilibre soit plus élevée;Il est également possible d'utiliser une seule extrémité commune de l'échange d'énergie à la jonction de deux modules..Les autres pieds libres sont suspendus, et il est préférable de répartir le nombre de cordes également sur chaque planche.Si vous avez besoin du diagramme de cascade pour plus de cordes, veuillez contacter notre service en ligne,Merci.
