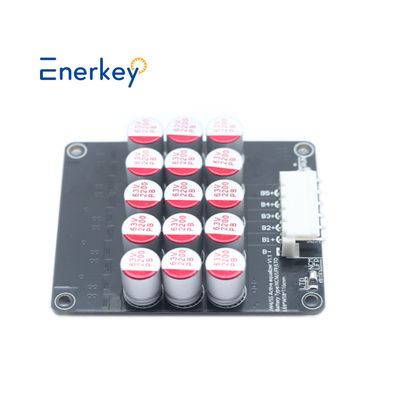

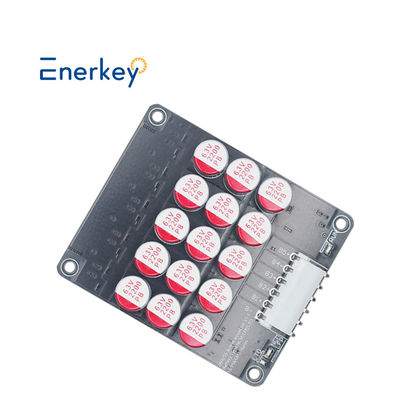

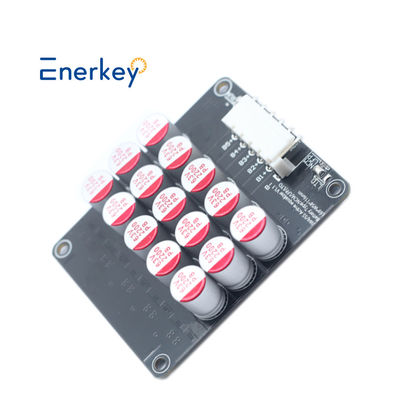

1Cette série de cartes d'équilibrage actif capacitif est un système de gestion de l'équilibrage sur mesure pour les batteries de la série de capacité 30AH-300AH.
2. architecture d'équilibrage brevetée Métode du condensateur adapté (numéro de brevet: ZL 2019 1 1259513.3), le condensateur adapté transfère le porteur de charge,et l'ensemble de la batterie participe au transfert d'énergie et à l'équilibrage actif en même temps.

3. équilibrage global ininterrompu de 24 heures, aucune alimentation externe n'est requise, et l'ensemble du groupe est équilibré en s'appuyant sur le transfert d'énergie interne de la batterie, avec des pertes ultra faibles.



L'équilibrage est extrêmement important pour prolonger la durée de vie de la batterie LiFePO4.La tension nominale d'une seule cellule de batterie est insuffisante pour la plupart des applicationsPlusieurs cellules fournissent suffisamment d'énergie pour faire fonctionner la plupart des appareils.

Paramètres techniques



EnerKey BMS équilibreur actif 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 équilibreur équilibreur condensateur
Chaînes de produits	3S	4S	5S
Des cordes appropriées	3S	3 à 4S	4 à 5S
ProduitTaille (en mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Poids avec boîte	0.12kg	0.13kg	0.15kg
Type de batterie	Le montant de l'aide est calculé en fonction de l'expérience acquise.	Le montant de l'aide est calculé en fonction de l'expérience acquise.	Le montant de l'indemnité est calculé à partir de la valeur de l'indemnité.
Capacité appropriée	30h à 300h
Une cascade équilibrée	Prise en charge de la cascade équilibrée pour les batteries, par exemple, elle peut cascade pour 11S, 24S, 36S, 48S....et ainsi de suite
Plage de collecte de la tension d'une seule cellule	La version NCM/LFP: 2,7 V à 4,2 V
	Version LTO: 1,8-4,2 V
La sous-tension protège la tension de sommeil	La version NCM/LFP < 2,7 V
	Version LTO < 1,8 V
Méthode d'équilibre	L'architecture équilibrée est brevetée (brevet no.: ZL 2019 1 1259513.3) Métode du condensateur adapté, l'ensemble de la batterie est équilibré en même temps. Vous pouvez ajouter un interrupteur pour activer ou désactiver manuellement l'équilibrage.
Courant d'équilibre	0.1V Pression différentielle 1A Courant équilibré
	la pression différentielle est proportionnelle au courant d'équilibrage,
	le courant de fonctionnement maximal autorisé est de 5,5 A
Précision de l'égalisation de la tension	5 mV (valeur typique)
Énergie externe	Pas besoin d'une source d'alimentation externe
	en s'appuyant sur le transfert d'énergie interne de la batterie pour atteindre l'équilibrage.
Courant de fonctionnement silencieux	7mA, la chaîne totale absorbe de l'énergie
Courant de veille en veille	0.1mA (valeur typique)
Température de fonctionnement	-20°C à +60°C

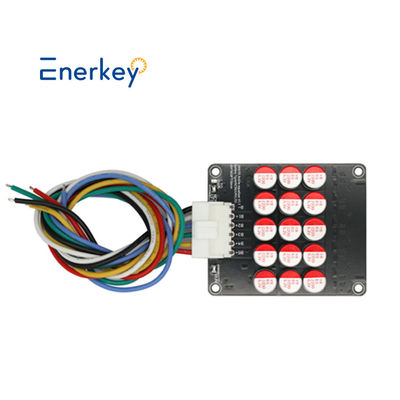

Liste d'emballage

 Connexion par câble

Un EK-C5S5A unique prend en charge l'utilisation de batteries à 4 et 5 cordes.

L'EK-C5S5A prend en charge les batteries en cascade.

REMARQUE:Comme le montre la figure ci-dessus,il peut exister plusieurs fins communes d'échange d'énergie afin que l'efficacité de l'équilibre soit plus élevée;Il est également possible d'utiliser une seule extrémité commune de l'échange d'énergie à la jonction de deux modules..Les autres pieds libres sont suspendus, et il est préférable de répartir le nombre de cordes également sur chaque planche.Si vous avez besoin du diagramme de cascade pour plus de cordes, veuillez contacter notre service en ligne,Merci.
