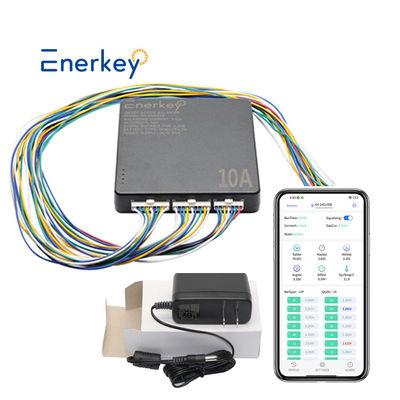

Équilibreur d'équilibre actif intelligent 24s 12-72volt 10A max - NMC/ LFP - Pour les batteries au lithium



La batterie de capacité de 100AH peut atteindre moins de 5MV après avoir été complètement chargée et équilibrée.



Comment évaluer l'état de fonctionnement du balancier:

1Une fois l'équilibreur allumé, l'indicateur s'allume.

2En utilisant un compteur de courant continu à pinceau, vous pouvez mesurer le courant d'équilibre sur chaque fil d'équilibre.

3 - En mesurant et en comparant la variation de tension de chaque série de batteries et la variation globale de la différence de tension pour déterminer si elle est équilibrée.

4- En mesurant la tension totale de la batterie après chargement, nous pouvons juger si elle a été augmentée et améliorée.

5- Vous pouvez mesurer s'il y a une chute de tension aux deux extrémités de chaque fil d'équilibre pour juger s'il y a un courant d'équilibre.



• Avant de brancher, il faut enlever les connecteurs. La séquence des fils doit être correcte.
• La première utilisation doit utiliser le chargeur pour charger. Continuez à charger le chargeur jusqu' à ce que vous soyez satisfait. La relation entre l' équilibreur et le BMS



Paramètres techniques

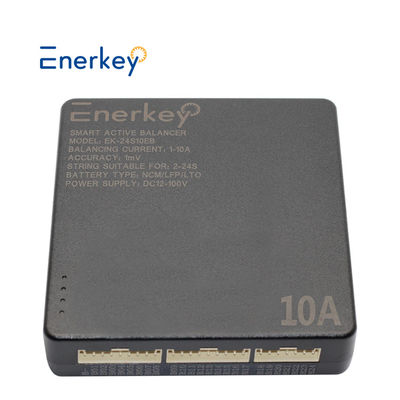

Modèle de produit	10A Équilibreur actif intelligent pour 2-24 (EK-24S10EB)
Type de batterie pris en charge	Le produit doit être présenté à l'autorité compétente.
Plage de collecte de la tension d'une seule cellule	1.5V à 4,5V
La sous-tension protège la tension de sommeil	APP peut être personnalisé Paramètres:10,5-4,2 V
Méthode d'équilibre	Transfert par canal unique en temps partagé, transfert d'énergie de point à point
Protection contre les accidents	Pouvoir de détection/protection de la perturbation
Courant d'équilibre	APP peut être personnalisé Paramètres: 1A~10A
Si une alimentation externe est requise	Fonctionnant à la batterie (Précision: 3 mV) L'alimentation en courant continu ((Précision:1mV)
Énergie externe	DC 12 à 120 V
Précision de l'égalisation de la tension	APP peut être personnalisé Paramètres :1mV(TYP)
Fonction de détection de panne d'alimentation	Le soutien
Fonction de protection du fil incorrecte	Le soutien
Fonction d'alarme de défaut	Le soutien
Le bruit de bruit	APP peut être personnalisé Paramètres
Dissipation de puissance	À l'équilibre ≤ 1 W, à l'arrêt de l'équilibre ≤ 0,5 W
Température de fonctionnement	-20°C à +55°C
Application du projet	Centrale solaire, petits appareils électroménagers

Liste d'emballage

 Manuel d' utilisation

Installation et utilisation de l'application

APP paramètres personnalisés: 1-10A, en raison de la technologie de courant constant et de tension constante, le courant équilibré est indépendant de la différence de pression de la batterie.

L'application est disponible sur Android et IOS. Le mot de passe est "123456".

1) Les utilisateurs d'iOS téléchargent l'application: recherchez "Enerkey" dans l'App Store pour télécharger

2) Les utilisateurs d'Android téléchargent l'application:

3) Selon votre type de batterie et le numéro de chaîne de batterie, changer les paramètres dans APP

4) Dans l'APP, vous pouvez voir la tension totale, la tension moyenne, la différence de tension maximale de la batterie et les informations sur la tension et la résistance de chaque batterie.Il y a aussi une fonction d'alarme pour détecter la température d'équilibre, température MOS, et la température de batterie en temps réel.



Diagramme de câblage

L'utilisation de l'alimentation par batterie ou l'alimentation par adaptateur CC, sa méthode de câblage est la même, seulement les deux différences suivantes:
1 support d'alimentation par batterie 4S-24S, précision d'équilibrage de tension ±3mV;
L'adaptateur à courant continu prend en charge l'alimentation 2S-24S, précision d'équilibrage de tension ±1mV. La figure suivante montre comment installer et connecter la batterie 24S:

L'EK-24S10EB prend en charge l'utilisation en cascade, et au moins une batterie entre chaque deux égalisateurs est la " fin commune de l'échange d'énergie ".Ce qui suit utilise le 36S comme exemple pour décrire comment installer et connecter des câbles:

Attention!
1Lorsqu'il est utilisé en cascade, il y a au moins une "exchange d'énergie commune" entre les deux équalisateurs.

2.Lors de l'utilisation en cascade, veuillez vérifier si le câblage est incorrect à plusieurs reprises. Si le câblage ne peut pas être utilisé après la connexion, veuillez contacter le personnel après-vente pour consulter le schéma de cascade correspondant.
