Le processus d'égalisation de cet égaliseur actif consiste en trois étapes suivantes, qui sont effectuées en cycles séquentiels jusqu'à ce que la pression différentielle maximale soit dans la plage définie:



1. Détection des plus gros et des plus petits monomères;
2. charge monomère maximale au supercondensateur de l'égaliseur, le courant de charge est le courant réglé, maximum 15A;
3Le supercondensateur de la décharge de l'égaliseur au plus petit monomère, le courant de décharge est le courant réglé, maximum 15A;
4Répétez les étapes 1 à 3 jusqu'à ce que la pression différentielle soit dans la plage définie.





Principe de fonctionnement
Le processus d'égalisation de cet égaliseur actif consiste en trois étapes suivantes, qui sont effectuées en cycles séquentiels jusqu'à ce que la pression différentielle maximale soit dans la plage définie:

1. Détection des plus gros et des plus petits monomères;
2. charge monomère maximale au supercondensateur de l'égaliseur, le courant de charge est le courant réglé, maximum 15A;
3Le supercondensateur de la décharge de l'égaliseur au plus petit monomère, le courant de décharge est le courant réglé, maximum 15A;
4Répétez les étapes 1 à 3 jusqu'à ce que la pression différentielle soit dans la plage définie.







Paramètres techniques

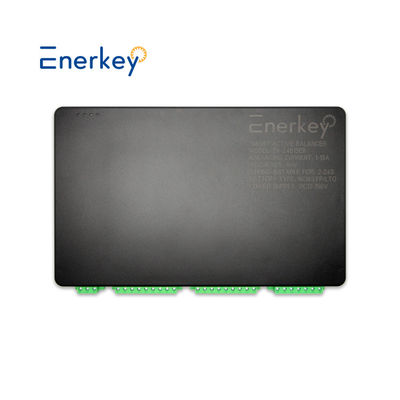

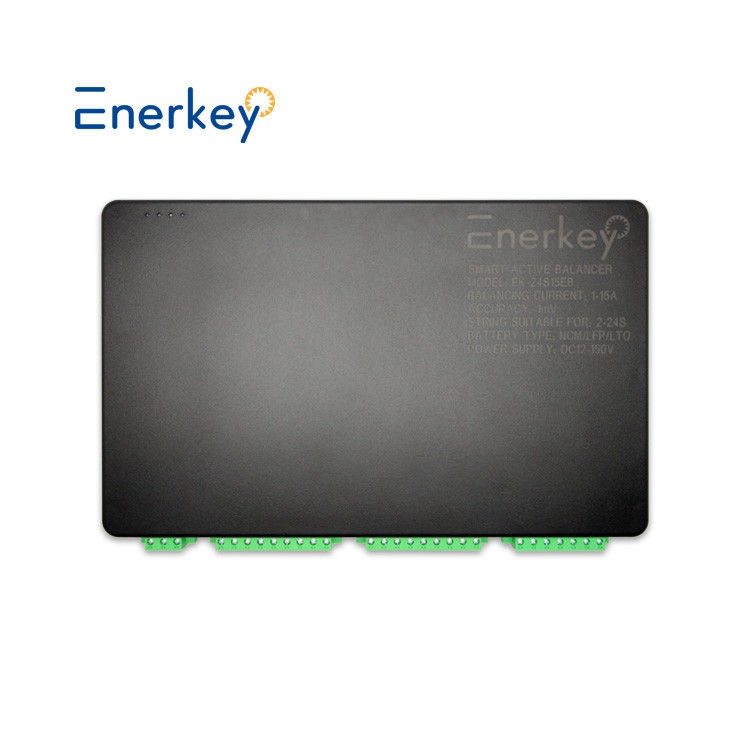

Modèle de produit	15A Équilibreur actif intelligent pour 2-24 (EK-24S15EB)
Type de batterie pris en charge	Le produit doit être présenté à l'autorité compétente.
Plage de collecte de la tension d'une seule cellule	1.5V à 4,5V
La sous-tension protège la tension de sommeil	APP peut être personnalisé Paramètres:10,5-4,2 V
Méthode d'équilibre	Transfert par canal unique en temps partagé, transfert d'énergie de point à point
Protection contre les accidents	Pouvoir de détection/protection de la perturbation
Courant d'équilibre	APP peut être personnalisé Paramètres: 1A ~ 15A
Si une alimentation externe est requise	Fonctionnant à la batterie (Précision: 3 mV) L'alimentation en courant continu ((Précision:1mV)
Énergie externe	DC 12 à 120 V
Précision de l'égalisation de la tension	APP peut être personnalisé Paramètres :1mV(TYP)
Fonction de détection de panne d'alimentation	Le soutien
Fonction de protection du fil incorrecte	Le soutien
Fonction d'alarme de défaut	Le soutien
Le bruit de bruit	APP peut être personnalisé Paramètres
Dissipation de puissance	À l'équilibre ≤ 1 W, à l'arrêt de l'équilibre ≤ 0,5 W
Température de fonctionnement	-20°C à +55°C
Application du projet	Appareils électroménagers, jouets électriques, voiture/vélo électrique



Liste d'emballage



Nom de la partie	Qu'est-ce qui est arrivé?
15A Équilibreur actif intelligent	1 pièces
1m 16AWG câble à pince	25 pièces
3 épingles 7,62 piqûres thermiques	1 pièces
7 épingles 7,62 piqûres thermiques	1 pièces
9pin 7,62 Pitch thermique	1 pièces
Adaptateur CC	1 pièces



 Manuel d' utilisation

Installation et utilisation de l'application

APP paramètres personnalisés:1-15A, en raison de la technologie de courant constant et de tension constante, le courant équilibré est indépendant de la différence de pression de la batterie.

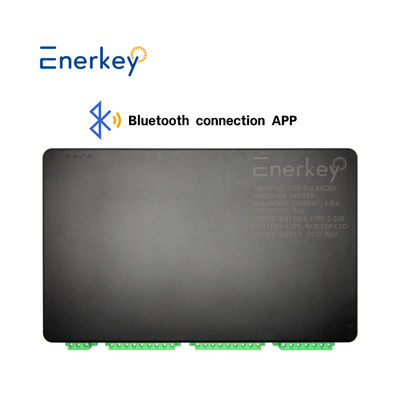

L'application est disponible sur Android et IOS. Le mot de passe est "123456".

1) Les utilisateurs d'iOS téléchargent l'application: recherchez "Enerkey" dans l'App Store pour télécharger

2) Les utilisateurs d'Android téléchargent l'application:

3) Selon le type de batterie et le numéro de chaîne de la batterie, modifier les paramètres

4) Dans l'APP, vous pouvez voir la tension totale, la tension moyenne, la différence de tension maximale de la batterie et les informations sur la tension et la résistance de chaque batterie.Il y a aussi une fonction d'alarme pour détecter la température d'équilibre, température MOS, et la température de batterie en temps réel.

Diagramme de câblage
EK-24S15EB prend en charge 2S-24S. La figure suivante montre comment installer et connecter des câbles à la chaîne de la batterie 24S:

L'EK-24S15EB prend en charge l'utilisation en cascade, et au moins une batterie entre chaque deux égalisateurs est la " fin commune de l'échange d'énergie ".Ce qui suit utilise le 40S comme exemple pour décrire comment installer et connecter des câbles:



 Questions fréquentes

Pourquoi t'avons-nous choisi?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de soutien technique solide.

* Les produits ont passé la certification FCC, CE, ROHS et autres normes internationales.

* Nous pouvons vous fournir le prix d'usine, bienvenue à visiter notre usine et processus de production.

Q2. Quelle est votre gamme de produits (type)?

*Nous réalisons principalement des systèmes de gestion de batteries dans les domaines des batteries de puissance, des batteries de stockage d'énergie et des batteries grand public.

*Utilisé principalement pour les batteries LFP, Li-ino et LTO.

Q3: Comment puis-je savoir de quel type de matériau et de quel type est ma batterie?

*Veuillez regarder le corps de la batterie, si la tension normale de votre batterie montre 3,2 V, la batterie est LiFePo4.

*Si la tension normale de votre batterie est de 3,6 V ou 3,7 V, la batterie est une batterie Li-ion ou Lto.

Quatrième question: avez-vous des exigences minimales en matière de commande?

Peut-il être personnalisé? Quel est le délai pour les échantillons et les lots?

*Notre quantité minimale de commande est de 1 pièce, la personnalisation ODM est disponible.

* 1 à 3 jours pour les échantillons existants, 3 à 10 jours pour les échantillons personnalisés.

Q5: Et si je ne peux pas l'utiliser?

*Les produits réguliers ont des vidéos d'instruction, Nous pouvons également soutenir les conseils en ligne des appels vidéo des ingénieurs.

Quelles sont vos conditions de paiement?

*Nous acceptons le paiement par virement bancaire et en espèces, tous négociables.

Q7.Comment garantissez-vous la qualité?

* Tous nos produits sont soumis à des tests de laboratoire professionnels à 100%, ainsi qu'à des tests de vieillissement répétés.

* A obtenu la certification FCC, CE, ROHS et autres normes internationales.

* Fournir un service de garantie après vente de 3 ans.

Q8. Comment choisir un BMS adapté à notre batterie?

*En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service à la clientèle et nous vous le fournirons équipé du système de gestion de la batterie le plus approprié.

Comment puis-je vous contacter?

*Nous avons un service en ligne 7x24 heures, veuillez nous laisser un message en ligne.

*Vous pouvez également nous contacter par e-mail, WhatsApp, WeChat, etc. Nous sommes très heureux de travailler avec vous.
