Paramètres principaux
Types de blocs-batteries pris en charge : lithium ternaire 3S (11,1 V), LiFePO4 (9,9 V)
Courant d'équilibrage : courant de fonctionnement continu de 5 A, courant de protection instantané jusqu'à 10 A-25 A
Type d'interface : conception de port universel, adaptée aux blocs-batteries au lithium 12 V



Fonctionnalités
Adoption de la technologie de transfert d'énergie capacitive pour obtenir un équilibrage actif de l'ensemble du groupe et réduire la perte d'énergie
Équipé d'une conception de plaque de base isolante, il est nécessaire de s'assurer que les bornes de la batterie sont isolées de la plaque de base pour éviter toute combustion
Prise en charge de la régulation du courant à plusieurs niveaux et peut s'adapter aux blocs-batteries 3-21 grâce à une extension modulaire



Scénarios applicables
Applicable aux outils électriques, aux systèmes de stockage d'énergie domestique, aux blocs-batteries au lithium d'appareils numériques et à d'autres scénarios
Nécessite un chargeur 12,6 V (recommandé) pour obtenir une efficacité de charge optimale

Paramètres techniques

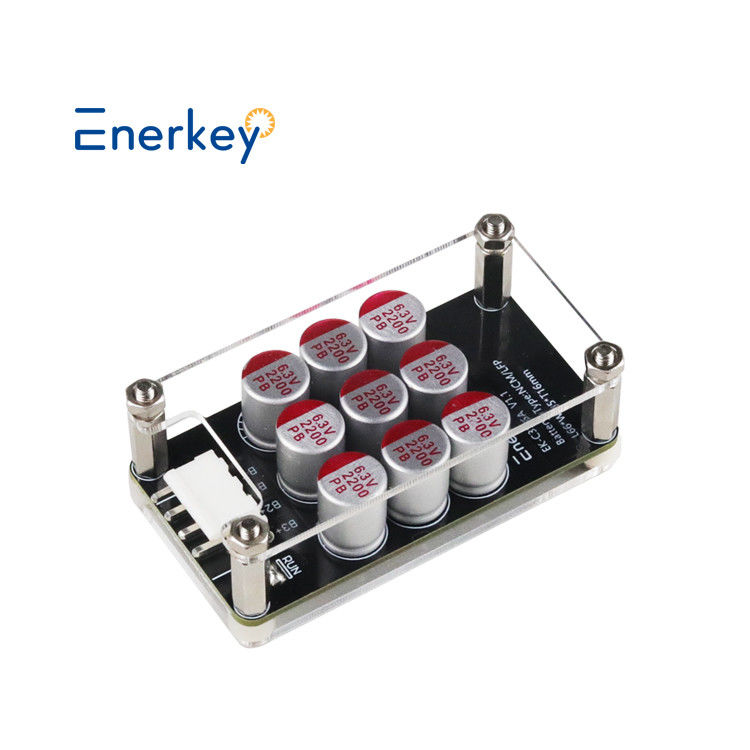

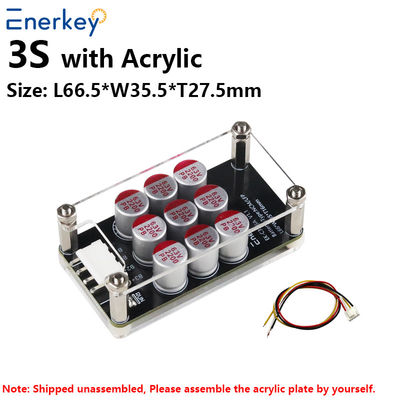

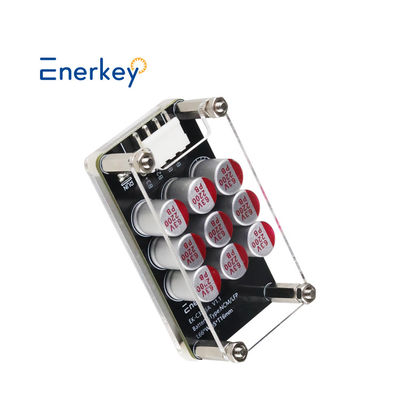

Équilibreur actif EnerKey BMS 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Équilibreur de condensateur avec plaque de protection en acrylique
Chaînes de produits	3S	4S	5S
Chaînes appropriées	3S	3-4S	4-5S
Produit Taille (mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Poids avec boîte	0,12 kg	0,13 kg	0,15 kg
Type de batterie	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Capacité appropriée	30 ah-300 ah
Mise en cascade équilibrée	Prise en charge de la mise en cascade équilibrée pour les blocs-batteries, par exemple, elle peut être mise en cascade pour 11S, 24S, 36S, 48S... et ainsi de suite
Plage de collecte de tension par cellule	Version NCM/LFP : 2,7 V-4,2 V
	Version LTO : 1,8-4,2 V
Tension de veille de protection contre les sous-tensions	Version NCM/LFP < 2,7 V
	Version LTO < 1,8 V
Méthode d'équilibrage	Architecture brevetée (n° de brevet : ZL 2019 1 1259513.3) Méthode de condensateur adaptée à l'architecture équilibrée, l'ensemble du bloc-batterie est équilibré en même temps. Connectez-vous au bloc-batterie pour un équilibrage automatique (par défaut). Vous pouvez ajouter un interrupteur pour activer ou désactiver manuellement l'équilibrage.
Courant d'équilibrage	Pression différentielle de 0,1 V Courant équilibré de 1 A,
	la pression différentielle est proportionnelle au courant équilibré,
	le courant de fonctionnement maximal autorisé est de 5,5 A
Précision de l'égalisation de tension	5 mV (valeur typique)
Alimentation externe	Pas besoin d'alimentation externe,
	en s'appuyant sur le transfert d'énergie interne de la batterie pour obtenir une égalisation adjacente.
Courant de fonctionnement au repos	7 mA, la chaîne totale consomme de l'énergie
Courant de veille en veille	0,1 mA (valeur typique)
Température de fonctionnement	-20 °C ~ +60 °C





Liste de colisage

 Fil de connexion

Un seul EK-C3S5A prend en charge l'utilisation de blocs-batteries à 3 chaînes. La méthode de câblage est la suivante :

EK-C3S5A prend en charge la mise en cascade de blocs-batteries. Par exemple, 2 pcs de 3s en cascade à 5s, voir le dessin ci-dessous :

REMARQUE : comme le montre la figure ci-dessus, il peut y avoir plusieurs extrémités communes d'échanges d'énergie afin que l'efficacité de l'équilibrage soit plus élevée ; Il est également possible d'utiliser une seule extrémité commune de l'échange d'énergie à la jonction de deux modules. Les autres pieds libres sont suspendus, et il est préférable de répartir le nombre de chaînes de manière égale sur chaque carte. Si vous avez besoin du schéma en cascade pour plus de chaînes, veuillez contacter notre service en ligne, merci.

 FAQ

Q1. Pourquoi vous avons-nous choisi ?

* Nous pouvons vous fournir un service après-vente efficace, avec plus de 10 ans de solide support technique.

* Les produits ont passé les certifications FCC, CE, ROHS et autres normes internationales.

* Nous pouvons vous fournir le prix d'usine. Nous vous invitons à visiter notre usine et notre processus de production.

Q2. Quelle est votre gamme de produits (type) ?

* Nous fabriquons principalement des systèmes de gestion de batterie dans les domaines des batteries d'alimentation, des batteries de stockage d'énergie et des batteries grand public.

* Principalement utilisé pour les batteries LFP, Li-ino et LTO.

Q3 : Comment puis-je savoir de quel type de matériau et de type est ma batterie ?

* Veuillez regarder le corps de la batterie. Si la tension normale de votre batterie indique 3,2 V, la batterie est LiFePo4.

* Si la tension normale de votre batterie indique 3,6 V ou 3,7 V, la batterie est une batterie Li-ion ou Lto.

Q4. Avez-vous des exigences de commande minimum ?

Peut-il être personnalisé ? Quel est le délai de livraison des échantillons et des lots ?

* Notre quantité minimale de commande est de 1 pièce, la personnalisation ODM est disponible.

* Livraison de 1 à 3 jours des échantillons existants, livraison de 3 à 10 jours des échantillons personnalisés.

Q5 : Et si je ne peux pas l'utiliser ?

* Les produits réguliers ont des vidéos d'instructions. Nous pouvons également prendre en charge les conseils par appel vidéo en ligne des ingénieurs.

Q6. Quelles sont vos conditions de paiement ?

* Nous acceptons les virements bancaires et les paiements en espèces, tous négociables. Mode de paiement : visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Comment garantissez-vous la qualité ?

* Tous nos produits sont soumis à des tests professionnels en laboratoire à 100 %, ainsi qu'à des tests de vieillissement répétés.

* A obtenu les certifications FCC, CE, ROHS et autres normes internationales.

* Fournir un service de garantie après-vente de 3 ans. Unités de rechange gratuites pour le remplacement en 3 ans.

Q8. Comment choisir un BMS adapté à notre batterie ?

* En fonction de la tension et du courant qui correspondent à votre batterie, vous pouvez consulter notre service client et nous vous fournirons le système de gestion de batterie le plus adapté.
